Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.

6.3.4. Ремонт стартера



6.3.4.1 Ремонт стартера

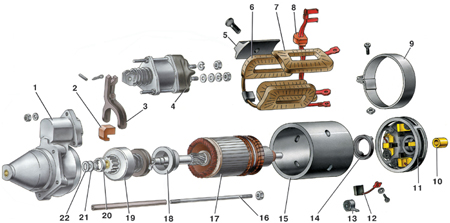

6.3.3. Ремонт стартера Детали стартера 1 – крышка стартера со стороны привода; 2 – резиновая заглушка; 3 – рычаг привода; 4 – тяговое реле; 5 – полюс статора; 6 – сервисная катушка обмотки статора; 7 – шунтовая катушка обмотки статора; 8 – резиновая заглушка; 9 – защитная лента; 10 – втулка крышки; 11 – крышка со стороны коллектора; 12 – щетка; 13 – пружина щет...

6.3.4.2 Разборка


6.3.3.1. Разборка Детали стартера 1 – крышка стартера со стороны привода; 2 – резиновая заглушка; 3 – рычаг привода; 4 – тяговое реле; 5 – полюс статора; 6 – сервисная катушка обмотки статора; 7 – шунтовая катушка обмотки статора; 8 – резиновая заглушка; 9 – защитная лента; 10 – втулка крышки; 11 – крышка со стороны коллектора; 12 – щетка; 13 – пружина щетки; ...

6.3.4.3 Проверка технического состояния деталей


6.3.3.2. Проверка технического состояния деталейЯКОРЬ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу. 2. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание пластин коллектора с массой. При проверке мегомметр должен ...

6.3.4.4 Сборка стартера


6.3.3.3. Сборка стартера ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед сборкой смажьте моторным маслом винтовые шлицы вала якоря и ступицы обгонной муфты, шестерню и втулки крышек. Поводковое кольцо привода смажьте консистентной смазкой Литол-24. 2. До начала сборки проверьте осевой свободный ход вала якоря, предварительно собрав вместе крышки, корпус и якорь и затянув гайки ст...
