Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.

4.11. Распределительный вал и его привод

4.11.1 Распределительный вал и его привод

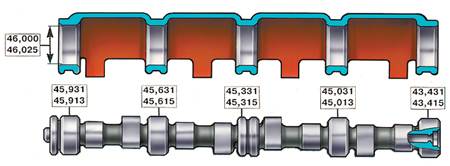

4.11. Распределительный вал и его приводОсновные размеры распределительного вала и расточек в корпусе подшипников распределительного вала Распределительный вал – чугунный, литой, вращается на пяти опорах в алюминиевом литом корпусе подшипников, установленном на головке цилиндров. От осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала. Основные размеры распределительного вала и корпуса подшипников распределительного вала дан...

4.11.2 Регулировка зазора между рычагами и кулачками распределительного вала

4.11.1. Регулировка зазора между рычагами и кулачками распределительного вала Проверка зазора между рычагами и кулачками распределительного вала щупом А.95111 1 – регулировочный болт; 2 – контрагайка регулировочного болта Зазоры регулируйте на холодном двигателе, предварительно отрегулировав натяжение ремня. После регулировки зазор должен быть 0,14–0,17 мм. Последовательность регулировки зазоров в клапанном механизме Угол поворота ...

4.11.3 Регулировка натяжения ремня привода распределительного вала

4.11.2. Регулировка натяжения ремня привода распределительного вала ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите верхнюю защитную крышку 8 (см. рис. Схема привода распределительного вала). 2. Ослабьте болты 6 крепления кронштейна 11 натяжного ролика и проверните коленчатый вал ключом на два-три оборота. При этом пружина 12 автоматически установит необходимое натяжение р...

4.11.4 Замена ремня привода распределительного вала

4.11.3. Замена ремня привода распределительного вала ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите ремень 2 привода вентилятора и верхнюю защитную крышку 8 (см. рис. Схема привода распределительного вала). 2. Проверните коленчатый вал и совместите метку “С” на шкиве 1 коленчатого вала с меткой “D” (ВМТ) на средней защитной крышке 5, а метку “F” на шкиве 9 распределительного в...

4.11.5 Проверка технического состояния ремня

4.11.4. Проверка технического состояния ремня ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поверхность зубчатой части должна быть с четким профилем зубьев, без износа, складок, трещин, подрезов и отслоений ткани от резины. 2. На торцевых поверхностях не должно наблюдаться расслоения и разлохмачивания, но незначительное выступание бахромы ткани допускается. ...

4.11.6 Проверка механизма натяжения ремня

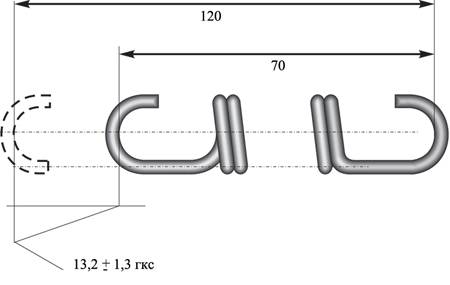

4.11.5. Проверка механизма натяжения ремня Основные данные для проверки натяжной пружины Рабочая поверхность натяжного ролика должна быты гладкой, без забоин и заусенцев. Шариковый подшипник натяжного ролика должен вращаться плавно, без заеданий. Упругость натяжной пружины должна находиться в пределах, указанных на рисунке. При меньшей упругости пружину замените....

4.11.7 Проверка распределительного вала

4.11.6. Проверка распределительного вала На опорных шейках распределительного вала не допускаются задиры, забоины, царапины, наволакивание алюминия от корпусов подшипников. На рабочих поверхностях кулачков не допускается износ свыше 0,5 мм, а также задиры и износ кулачков в виде огранки. Установите распределительный вал крайними шейками на две призмы, помещенные на поверочной плите, и замерьте индикатором радиальное биение средних шеек, которое должно быть не более 0,04 мм. Если биение превыш...

4.11.8 Проверка корпуса подшипников распределительного вала

4.11.7. Проверка корпуса подшипников распределительного вала Промойте и очистите корпус подшипников распределительного вала и каналы для подвода масла. Проверьте диаметр отверстий в опорах. Если зазор между шейками распределительного вала и опорами превышает 0,2 мм (предельный износ), корпус подшипников замените. Внутренние опорные поверхности должны быть гладкими, без задиров; если имеются повреждения на поверхностях или трещины на корпусе, замените корпус подшипников распределительного вал...

4.11.9 Сборка корпуса подшипников распределительного вала

4.11.8. Сборка корпуса подшипников распределительного валаУстановка держателя сальника распределительного вала А – нижняя плоскость держателя; В – нижняя плоскость корпуса подшипников распределительного вала ПОРЯДОК ВЫПОЛНЕНИЯ 1. Закрепите корпус подшипников распределительного вала на приспособлении для сборки. 2. Смажьте моторным маслом опорные ше...
