Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
4.12. Система охлаждения
4.12.1 Система охлаждения

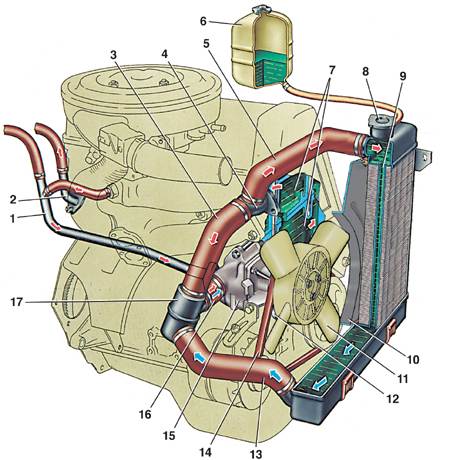

4.12. Система охлажденияУстройство системы охлаждения
1 – трубка отвода жидкости от радиатора отопителя;
2 – патрубок отвода горячей жидкости из головки цилиндров в радиатор отопителя;
3 – перепускной шланг термостата;
4 – выпускной патрубок рубашки охлаждения;
5 – подводящий шланг радиатора;
6 – расширительный бачок;
7 – рубашка охлаждения;
8 – пробка радиатора;
9 – трубка радиатора;
10 – ко...4.12.2 Проверка уровня и плотности жидкости в системе охлаждения
4.12.1. Проверка уровня и плотности жидкости в системе охлаждения
Правильность заправки системы охлаждения проверяется по уровню жидкости в расширительном
бачке, который на холодном двигателе (при 15–200° С) должен находиться на 3–4
мм выше метки “МIN”, нанесенной на расширительном бачке.
Предупреждение
Применение бытовых моющих
средств недопустимо. Во избежание повреждения насоса омывателя.
При необходимости проверяйте ареометром плотность охлаждающай жидкости, которая
должна быть 1,078–1,085 г/...4.12.3 Заправка системы охлаждения жидкостью
4.12.2. Заправка системы охлаждения жидкостью Заправка производится при смене охлаждающей жидкости или после ремонта двигателя. Операции по заправке выполняйте в следующем порядке. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите пробки с радиатора и с расширительного бачка и откройте кран отопителя 2. Залейте охлаждающую жидкость в радиатор, а затем и в расширительный бачок, предварительно п...
4.12.4 Регулировка натяжения ремня привода насоса
4.12.3. Регулировка натяжения ремня привода насосаСхема проверки натяжения ремня привода насоса
Натяжение ремня проверяется его прогибом между шкивами генератора и насоса или
между шкивами насоса и коленчатого вала. При нормальном натяжении ремня прогиб
А под усилием 10 кгс (98 Н) должен быть в пределах 10–15 мм, а прогиб В в пределах
12–17 мм.
Дпя увеличения натяжения ремня, ослабив гайки крепления генератора, сместите его
от двигателя и затяните гайки....4.12.5 Насос охлаждающей жидкости

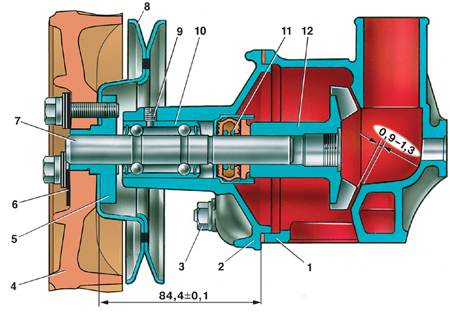

4.12.4. Насос охлаждающей жидкостиПродольный разрез насоса
охлаждающей жидкости
1 – корпус;
2 – крышка;
3 – гайка крепления крышки насоса;
4 – вентилятор;
5 – ступица шкива;
6 – накладка;
7 – валик;
8 – шкив;
9 – стопорный винт подшипника;
10 – подшипник;
11 – сальник;
12 – крыльчатка
Напрессовка крыльчатки на валик насоса приспособлением
А.60430
1 – о...4.12.6 Термостат

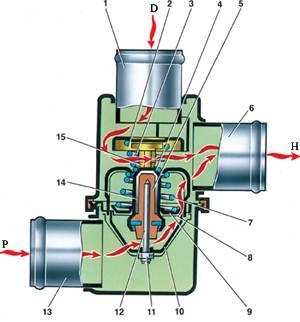

4.12.5. ТермостатТермостат
1 – входной патрубок (от двигателя);
2 – перепускной клапан;
3 – пружина пврепускного клапана;
4 – стакан;
5 – резиновая вставка;
6 – выходной патрубок;
7 – пружина основного клапана;
8 – седло основного клапана;
9 – основной клапан;
10 – держатель;
11 – регулировочная гайка;
12 – поршень;
13 – входной патрубок от радиатора;
14 – наполнитель;
15 ...4.12.7 Радиатор
4.12.6. РадиаторСнятие с автомобиля ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слейте жидкость из радиатора и блока цилиндров, удалив сливные пробки в нижнем бачке радиатора и на блоке цилиндров; кран отопителя кузова при этом откройте, а пробку радиатора удалите с наливной горловины. 2. Отсоедините от радиатора шланги. 3. Снимите кожух вентилятора. ...
