Руководство по ремонту Toyota Camry (Тойота Камри) 2001-2005 г.в.
8.7.2 Снятие тяги стеклоочистителей
8.7.1. Снятие тяги стеклоочистителей
Установите подрулевой переключатель в положение автоматического отключения работы стеклоочистителей. Отсоедините рычаги стеклоочистителей.
Снимите водоотводящий желоб.
 |
Рис. 8.68. Снятие защитного фартука
|
Отсоедините шесть пистонов крепления защитного фартука и снимите фартук (рис. 8.68).
Отсоедините разъем электропитания тяги стеклоочистителей.
 |
Рис. 8.69. Болты крепления тяги стеклоочистителей
|
Открутите четыре болта крепления тяги стеклоочистителей и снимите тягу (рис. 8.69).
 |
Рис. 8.70. Удаление ржавчины с контактных поверхностей рычага стеклоочистителя
|
Осмотрите состояние рычагов стеклоочистителей. Если на местах соединений рычагов обнаружена ржавчина, зачистите контактные поверхности металлической щеткой (рис. 8.70).
Смажьте контактные поверхности рычагов солидолом и установите их на место.
Установку тяги и рычагов стеклоочистителей осуществляйте в порядке, обратном снятию.
После установки проверьте правильность работы стеклоочистителей.
Затяните гайки крепления рычагов вручную и включите стеклоочистители.
 |

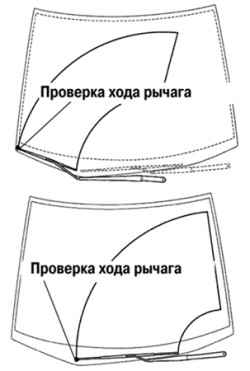

Рис. 8.71. Проверка работы стеклоочистителей
|
Схема правильной работы стеклоочистителей показана на рисунке 8.71.
Отрегулировав положение рычагов, окончательно затяните гайки крепления ключом.
Момент затяжки: 20,1 Н·м.
