2.14.3.1 Распределитель зажигания
2.14.3. Распределитель зажигания
| ОБЩИЕ СВЕДЕНИЯ |
Распределитель зажигания и трансформатор высокого напряжения 4-цилиндрового двигателя
 |
| 1. Провода высокого напряжения 2. Трансформатор высокого напряжения 3. Штекер подавителя помех, 0,6–1,4 кОм 4. Клемма 4 5. Клемма 1 6. Клемма 15 7. Соединительный штекер 8. Гайка, 10 Н·м 9. Предохранительный колпачок 10. Свечной штекер, 4–6 кОм 11. Свеча зажигания, 20 Н·м |
12. Стопорный винт, 25 Н·м 13. Клемма 14. Кольцо 15. Распределитель зажигания 16. Защитный колпачок 17. Бегунок распределителя зажигания Обозначение R1: 0,6–1,4 кОм 18. Скользящий контакт из графита с пружиной 19. Крышка распределителя 20. Экранное кольцо |

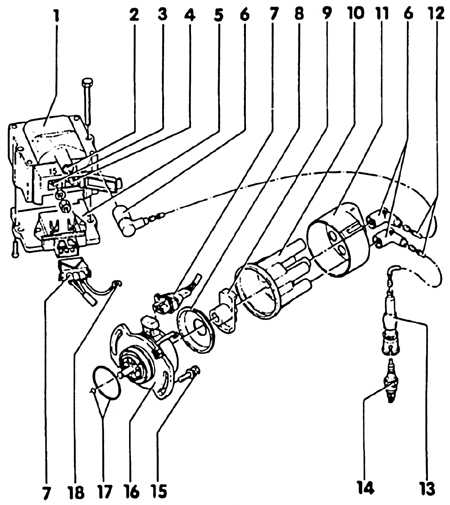

Распределитель зажигания и трансформатор высокого напряжения 5-цилиндрового двигателя
 |
| 1. Трансформатор высокого напряжения 2. Клемма 4 3. Клемма 15 4. Клемма 1 5. Конечная ступень зажигания 6. Штекер подавителя помех, 0,6–1,4 кОм 7. Соединительный штекер 8. Пылезащитный колпачок 9. Бегунок распределителя зажигания Обозначение R1: 0,6–1,4 кОм |
10. Крышка распределителя 11. Экранное кольцо 12. Провода высокого напряжения 13. Свечной штекер, 4–6 кОм 14. Свеча зажигания, 25 Н·м 15. Болт, 10 Н·м 16. Распределитель зажигания 17. Кольцо 18. Соединение с массой. Закрепляется на кузове |
