Руководство по ремонту Daewoo Lanos (Дэу Ланос) 1997+ г.в.
10.15. Комбинация приборов
10.15.1 Комбинация приборов
10.15. Комбинация приборовОсобенности конструкции Возможные неисправности комбинации приборов, их причины и способы устранения Снятие и установка комбинации приборов Замена контрольных ламп и ламп подсветки комбинации приборов Замена приборов ...
10.15.2 Особенности конструкции
10.15.1. Особенности конструкцииВсе контрольно-измерительные приборы автомобиля объединены в комбинацию приборов. Она включает в себя спидометр, счетчик общего и суточного пробега (одометр), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольные и сигнальные лампы, лампы подсветки. Указатели температуры и уровня топлива — электромагнитного типа. ПРИМЕЧАНИЕ На часть автомобилей установлена комбинация приборов с тахометром. Ремонт комбинации приборов сводится к замене при...

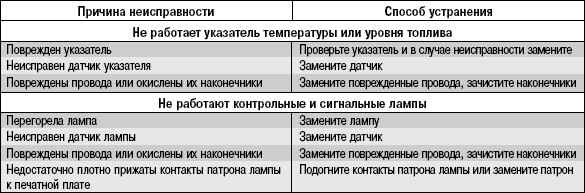

10.15.3 Возможные неисправности комбинации приборов, их причины и способы устранения
10.15.2. Возможные неисправности комбинации приборов, их причины и способы устранения...10.15.4 Снятие и установка комбинации приборов
10.15.3. Снятие и установка комбинации приборовВам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите блок управления системой отопления и кондиционирования (см. «Снятие и установка блока управления системой отопления и кондиционирования»), не отсоединяя от него колодки жгута проводов; опустите немного вниз, чтобы получить доступ к винтам крепления облицовки панели приборов…
3. …и выверните винты.
4. Снимите регулято...10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов
10.15.4. Замена контрольных ламп и ламп подсветки комбинации приборовВ комбинации приборов применены бесцокольные лампы трех номиналов:
– лампа подсветки приборов 12V, 3W (4 шт.);
– контрольная/сигнальная лампа 14V, 3W (2 шт.);
– контрольная/сигнальная лампа 12V, 1,2W (12 шт.).
Обозначения контрольных и сигнальных ламп, нанесенные на комбинации приборов, расшифрованы в табл. 10.9.
Таблица 10.9 контрольных и сигнальных ламп в комбинации приборов
1. Отсоедините провод от клеммы «минус» аккумуляторной батар...10.15.6 Замена приборов
10.15.5. Замена приборовВам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи и снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).
2. Сожмите восемь фиксаторов в нижней части…
3. …и четыре фиксатора в верхней части комбинации приборов…
4. …и снимите накладку комбинации в сборе со стеклом.
ПРИМЕЧАНИЕ
Приборы в комбинации расположены тремя блоками, каждый из которых можно заменить в отдельности. Блок...
