Руководство по ремонту Ford Escort (Форд Эскорт) 1980-1990 г.в.
14.3. Стартер
14.3.1 Стартер
14.3. Стартер
ОБЩИЕ СВЕДЕНИЯ

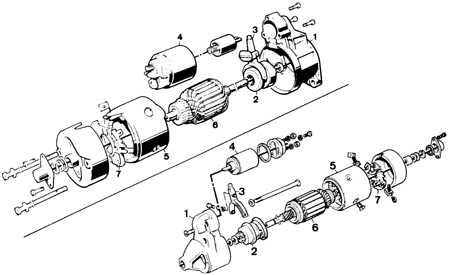

Стартер Bosch
1 – головка;
2 – узел привода;
3 – рычаг привода;
4 – электромагнитный выключатель;
5 – статор;
6 – ротор;
7 – щеткодержатель
Стартер Lucas
1 – головка;
2 – узел привода;
3 – рычаг привода;
4 – электромагнитный выключатель;
5 – статор;
6 – ротор;
7 – задняя крышка...14.3.2 Основные неисправности стартера
14.3.2. Основные неисправности стартера ОБЩИЕ СВЕДЕНИЯ ПРИЧИНА МЕТОД УСТРАНЕНИЯ При включении стартера электродвигатель стартера не работает Выход из строя стартера или тягового реле или дефект в проводах Проверить наличие напряжения на клемме 50 тягового реле: – отсутствие напряжения при включении стартера свидетельствует о поврежден...
14.3.3 Снятие и установка
14.3.1. Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отключить провод массы от аккумулятора.
2. Поднять переднюю часть автомобиля
и зафиксировать на подставках.
3. Отвинтить от тягового реле
провода и промаркировать их.
4. Отвинтить три болта крепления
и снять стартер.
5. Установка производи...
