Руководство по ремонту Isuzu Trooper (Исузу Трупер) 1989-1995 г.в.
3.2.1. Электрооборудование и капитальный ремонт двигателей
3.2.1.1 Электрооборудование и капитальный ремонт двигателей
3.2. Электрооборудование и капитальный ремонт двигателей
3.2.1. Электрооборудование двигателей
ОБЩИЕ СВЕДЕНИЯ
Включает в себя три подсистемы: систему зажигания, систему заряда батареи и
систему пуска двигателя.
Система зажигания автомобилей TROOPER c двигателем V6
Система зажигания автомобилей RODEO c двигателем V6
Система зажигания повышенной мощности (HEI-система)
На автомобилях установлена система зажигания повышенной мощности...3.2.1.2 Катушка зажигания
3.2.1.1. Катушка зажигания
3.2.1.1.1. Проверка
ОБЩИЕ СВЕДЕНИЯ
АВТОМОБИЛИ TROOPER, TROOPER II И AMIGO/ JAZZ C ДВИГАТЕЛЯМИ 4ZD1 И 4ZE1
Катушка зажигания автомобилей Trooper, Trooper II и Amigo/ Jazz c двигателями
4ZD1 и 4ZE1
D – высоковольтный вывод
E – положительный вывод
C – отрицательный вывод
Для проверки первичной и вторичной обмоток катушки зажигания необходим омметр.
ПОРЯДОК ВЫПОЛНЕНИЯ
...3.2.1.3 Блок зажигания
3.2.1.2. Блок зажигания
3.2.1.2.1. Проверка без снятия
АВТОМОБИЛИ TROOPER, TROOPER II, AMIGO/ JAZZ И RODEO/ PASSPORT C ДВИГАТЕЛЯМИ
4ZD1 И 4ZE1
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку распределителя зажигания.
2. Отсоедините высоковольтный провод от распределителя.
Поднесите окончание провода к болту крепления катушки на расстояние
5,0 мм.
3. Включите зажигание.
...3.2.1.4 Индукционный датчик зажигания для двигателей V6
3.2.1.3. Индукционный датчик зажигания для двигателей V6
ОБЩИЕ СВЕДЕНИЯ

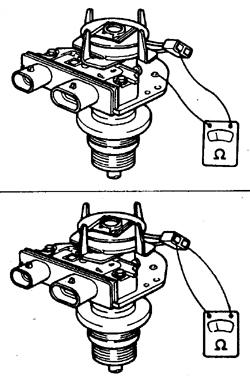

Проверка сопротивления обмотки индукционного датчика зажигания на двигателях
V6
Регулировка зазора индукционного датчика на двигателях ранних моделей
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините от датчика проводку.
2. Переключите омметр на средний диапазон
...3.2.1.5 Распределитель зажигания
3.2.1.4. Распределитель зажигания Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ Коленчатый вал после снятия распределителя не поворачивался 1. Повернув коленчатый вал, выставите поршень 1-го цилиндра в положение ВМТ такта сжатия. ВМТ определяется по нарастанию компрессии при закрытии пальцем отверстия для свечи. При ощущении компрессии совместите установочную риску на коле...
3.2.1.8 Снятие и установка
3.2.1.1.2. Снятие и установка
ОБЩИЕ СВЕДЕНИЯ

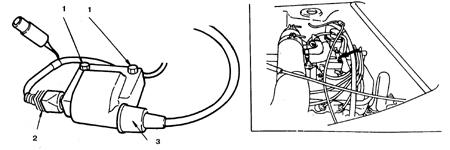

Катушка зажигания автомобилей Trooper, Trooper II и Amigo/ Jazz c двигателями 4ZD1 и 4ZE1
1 – болты крепления
2 – положительный и отрицательный выводы
3 – высоковольтный провод
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Автомобили Trooper, Trooper II и Amigo/ Jazz c
двигателями 4ZD1 и 4ZE1
1. Отсоедините батарею от масс...3.2.1.9 Снятие и установка
3.2.1.2.2. Снятие и установка
ОБЩИЕ СВЕДЕНИЯ
ДВИГАТЕЛИ 4ZD1 И 4ZE1
Блок зажигания на двигателях 4ZD1 и 4ZE1
1 – интегральный блок зажигания
2 – статор и магнит
3 – блок зажигания и пластина прерывателя
4 – вращающийся полюс
5 – вакуумный регулятор
6 – крышка распределителя
Совмещение пластины прерывателя с корпусом
Место совмещения пластины прерывателя с корпусом
показа...3.2.1.10 Снятие и установка
3.2.1.5.1.1. Снятие и установка
ОБЩИЕ СВЕДЕНИЯ
ГЕНЕРАТОР ДВИГАТЕЛЯ V6

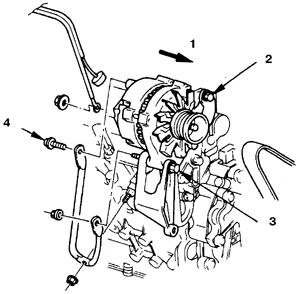

Снятие генератора (двигатель V6)
1 – к передней части двигателя
2 – момент затяжки 25 Н.м.
3 – момент затяжки 35 Н.м.
4 – момент затяжки 25 Н.м.
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите колпачок и отсоедините кабель от
батареи в задн...3.2.1.11 Разборка и проверка
3.2.1.5.1.2. Разборка и проверка
ОБЩИЕ СВЕДЕНИЯ

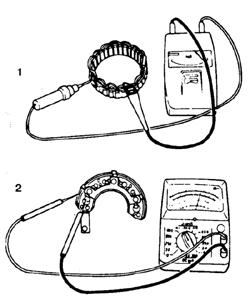

Проверка генератора и его узлов
1 – проверка изоляции обмоток статора (не менее 1 Мом)
2 – проверка выпрямителя
3 – проверка обмотки ротора (4 Ом)
4 – проверка изоляции обмотки ротора (не менее 1 Мом)
5 – проверка обмотки статора
ГЕНЕРАТОРЫ ДВИГАТЕЛЕЙ РАННИХ МОДЕЛЕЙ С ВНЕШНИМ РЕГУЛЯТОРОМ НАПРЯЖЕНИЯ
Схема заряда батареи (для бензиновых двигателей ...
