Руководство по ремонту Isuzu Trooper (Исузу Трупер) 1989-1995 г.в.
10.5. Приборы и переключатели
10.5.1 Приборы и переключатели
10.5. Приборы и переключатели
10.5.1. Щиток приборов
ОБЩИЕ СВЕДЕНИЯ
Щиток приборов Trooper/ Bighorn
Щиток приборов Amigo/ MU/ Jazz, Rodeo/ Passport
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Опустите рулевое колесо в нижнее положение
(если такая конструкция пред...10.5.2 Спидометр
10.5.2. Спидометр Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините батарею от массы. 2. Снимите щиток приборов. 3. Отверните винты крепления (или отсоедините защелки). Не повредите при этом корпус щитка приборов. 4. Достаньте спидометр из корпуса щитка приборов. Установка ПОРЯДОК ВЫПОЛНЕНИЯ ...
10.5.3 Указатель уровня топлива
10.5.3. Указатель уровня топлива
ОБЩИЕ СВЕДЕНИЯ
Проверка указателя уровня топлива на автомобилях Amigo/ MU/ Jazz и Rodeo/
Passport
1 – с тахометром
2 – вывод IGN
3 – вывод UNIT
4 – вывод GROUND
5 – без тахометра
6 – вывод IGN
7 – вывод UNIT
Проверка указателя уровня топлива на автомобилях Trooper/ Bighorn
Снятие
ПОРЯДОК ВЫПОЛН...10.5.4 Датчик уровня топлива
10.5.4. Датчик уровня топлива
Проверка
АВТОМОБИЛИ AMIGO/ MU/ JAZZ И RODEO/ PASSPORT ПОЗДНЕГО ВЫПУСКА
1 – цоколевка разъема со стороны проводов
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверьте сопротивление между выводами 1 и 3. Переместите
поплавок из положения E (пустой) в положение F (полный). Сопротивление
должно измениться от 120 до 17 Ом. В среднем положении сопротивление
должно быть 45 Ом.
...10.5.6 Переключатель стеклоочистителя ветрового стекла
10.5.6. Переключатель стеклоочистителя ветрового стекла Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините батарею от массы. 2. Снимите рулевое колесо. 3. Снимите кожух рулевой колонки, отсоедините многоконтактный разъем. 4. Снимите многоконтактный разъем с рулевой колонки. 5. Устано...
10.5.7 Переключатель стеклоочистителя заднего стекла
10.5.7. Переключатель стеклоочистителя заднего стекла
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Достаньте переключатель, осторожно поддев
его отверткой снизу.
3. Отсоедините разъем и снимите переключатель.
4. Установка выполняется в обратном порядке.
...10.5.8 Выключатель фар
10.5.8. Выключатель фар АВТОМОБИЛИ TROOPER/ BIGHORN Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините батарею от массы. 2. Отверните винт и снимите рукоятку выключателя. 3. Осторожно отверните гайку. 4. Снимите выключатель, отсоедините провод. Установка ПОРЯДОК ВЫПОЛНЕНИЯ ...
10.5.9 Выключатель света фар
10.5.9. Выключатель света фар
ОБЩИЕ СВЕДЕНИЯ

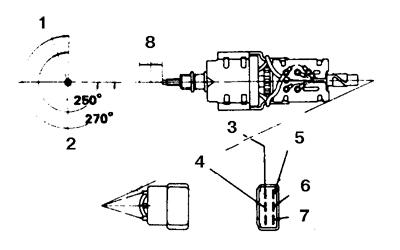

Выключатель света фар на автомобилях Trooper/ Bighorn
1 – тусклый свет (максимальное сопротивление)
2 – яркий свет (минимальное сопротивление)
3 – блок предохранителей (провод зелено-белый, 0,85 мм2)
4 – термобиметаллический размыкатель (провод красный, 1,25 мм2)
5 – лампы габаритных фонарей, боковых повторителей
поворота (провод зелено-красный, 0,85 мм2)
6 – переключатель регуля...10.5.10 Выключатель зажигания
10.5.10. Выключатель зажигания
ОБЩИЕ СВЕДЕНИЯ
Выключатель зажигания
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите рулевое колесо.
3. Снимите кожух рулевой колонки.
4. Отсоедините провода и снимите выключатель
зажигания.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
...10.5.11 Трос привода спидометра
10.5.11. Трос привода спидометра Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините батарею от массы. 2. Поднимите автомобиль и установите на подставки. 3. Отверните накидную гайку троса спидометра на картере трансмиссии. 4. Отсоедините трос от спидометра (если доступ к тросу возможен снизу). 5....
10.5.12 Световые приборы
10.5.12. Световые приборы
10.5.12.1. Фары
ОБЫЧНЫЕ ФАРЫ
Регулировка пучка света обычной фары
1 – винт А
2 – винт B
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите переднюю решетку или декоративную
накладку.
3. Снимите оправу, достаньте лампу и отсоедините
провода.
...10.5.13 Приборы световой сигнализации
10.5.13. Приборы световой сигнализации
ОБЩИЕ СВЕДЕНИЯ
Указатель поворота и стояночный фонарь
1 – передняя комбинация ламп
2 – разъем
Снятие лампы бокового повторителя поворота
1 – передняя комбинация ламп
2 – разъем
Снятие лампы повторителя поворота при угловом монтаже
Разборка заднего фонаря
...10.5.14 Перечень ламп, применяемых в автомобиле Trooper/ Bighorn
10.5.14. Перечень ламп, применяемых в автомобиле Trooper/ Bighorn ОБЩИЕ СВЕДЕНИЯ Назначение Номер лампы Количество Мощность (Вт) или яркость (св) Передняя часть кузова: – фары (галогенные лампы) 9004 2 65/ 45 Вт – указатель поворота 1073 2 23 Вт ...
10.5.15 Перечень ламп, применяемых в автомобиле Rodeo
10.5.15. Перечень ламп, применяемых в автомобиле Rodeo ОБЩИЕ СВЕДЕНИЯ Назначение Номер лампы Количество Мощность (Вт) или яркость (св) Передняя часть кузова: – фары (галогенные лампы) 9004 2 65/ 45 Вт – указатель поворота и стояночный фонарь 1034 2 3/ 32 ...
