Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
6.2.4. Ремонт генератора
6.2.4.1 Ремонт генератора
6.2.3. Ремонт генератора

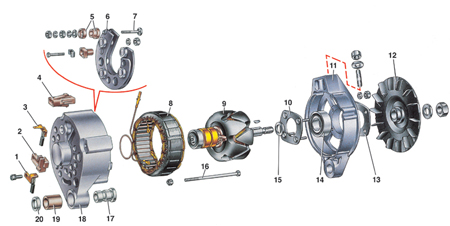

Детали генератора
1 – «отрицательная» щетка;
2 – щеткодержатель;
3 – «положительная» щетка;
4 – колодка штекера нулевого провода;
5 – изолирующие втулки контактного болта;
6 – выпрямительный блок;
7 – контактный болт;
8 – статор;
9 – ротор;
10 – внутренняя шайба крепления подшипника;
11 – крышка со стороны привода;
12 – вентилятор в сбор...6.2.4.2 Разборка генератора
6.2.3.1. Разборка генератора
Детали генератора
1 – «отрицательная» щетка;
2 – щеткодержатель;
3 – «положительная» щетка;
4 – колодка штекера нулевого провода;
5 – изолирующие втулки контактного болта;
6 – выпрямительный блок;
7 – контактный болт;
8 – статор;
9 – ротор;
10 – внутренняя шайба крепления подшипника;
11 – крышка со стороны привода;
12 – вентилятор в ...6.2.4.3 Сборка генератора
6.2.3.2. Сборка генератора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Собирается генератор в последовательности, обратной разборке. 2. Несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия специальный калибр, имеющий с одной стороны диаметр 12 мм, а с другой 22 мм. 3. Ко...
6.2.4.4 Замена щеткодержателя
6.2.3.3. Замена щеткодержателяЕсли щетки изношены и выступают из щеткодержателя меньше, чем на 5 мм, то замените щеткодержатель с щетками. Перед установкой щеткодержателя продуйте гнездо от угольной пыли и удалите протиркой масло, смешанное с угольной пылью....
6.2.4.5 Замена подшипников ротора

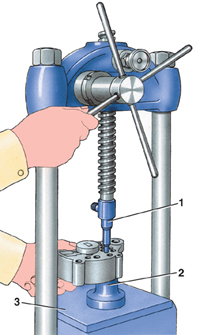

6.2.3.4. Замена подшипников ротора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Чтобы извлечь неисправный подшипник из крышки со стороны привода, отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и на ручном прессе выпрессуйте подшипник. Если гайки винтов не отворачиваются (концы винтов раскернены), то спилите концы винтов. 2. Устанавливать новы...
6.2.4.6 Замена вентилей
6.2.3.5. Замена вентилейУ современных генераторов, имеющих выпрямительный блок, в случае выхода из
строя одного из вентилей надо заменять целиком выпрямительный блок.
У генераторов старых выпусков «положительные» вентили были запрессованы в отдельную
алюминиевую пластину (радиатор) а «отрицательные» – в крышку 1 (см. рис. Генератор
Г-221). У таких генераторов, если повреждены один или несколько «положительных»
вентилей, необходимо заменить радиатор вместе с вентилями.
ПОРЯДОК ВЫ...6.2.4.7 Реле контрольной лампы заряда аккумуляторной батареи
6.2.3.6. Реле контрольной лампы заряда аккумуляторной батареиРеле типа РС-702 предназначено для включения контрольной лампы в комбинации приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи. Реле устанавливается в моторном отсеке на верхней части брызговика правого колеса. В выключенном состоянии контакты реле замкнуты. Обмотка реле (при работающем генераторе) находится под выпрямленным фазным напряжением генератора и контакты реле разомкнуты. Если напр...
