10.4. Главный цилиндр
10.4.1 Главный цилиндр
10.4. Главный цилиндр ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините гибкие шланги от главного цилиндра и закройте отверстия шлангов и штуцеров на цилиндре, чтобы предотвратить утечку жидкости из бачка и попадание в цилиндр пыли, грязи и посторонних включений. 2. Отсоедините от главного цилиндра стальные трубопроводы, отводящие жидкость к передним и задним тормозам, отверн...
10.4.2 Снятие и установка
10.4.1. Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините гибкие шланги от главного цилиндра и закройте отверстия шлангов и штуцеров на цилиндре, чтобы предотвратить утечку жидкости из бачка и попадание в цилиндр пыли, грязи и посторонних включений. 2. Отсоедините от главного цилиндра стальные трубопроводы, отводящие жидкость к передним и задним тормозам, о...
10.4.3 Разборка и сборка

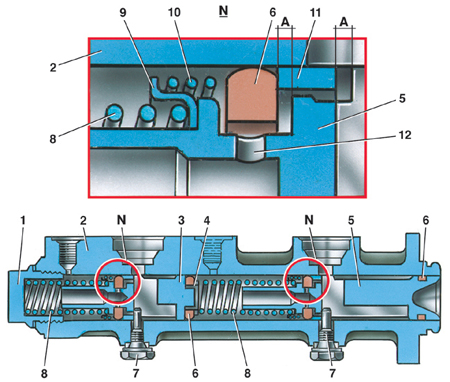

10.4.2. Разборка и сборкаГлавный цилиндр гидравлического привода тормозов
1 – пробка;
2 – корпус цилиндра;
3 – поршень привода задних тормозов;
4 – шайба;
5 – поршень привода передних тормозов;
6 – уплотнительное кольцо;
7 – стопорные винты;
8 – возвратные пружины поршней;
9 – тарелка пружины;
10 – прижимная пружина уплотнительного кольца;
11 – распорное кольцо;
12 – впускное отверстие;
А –...10.4.4 Проверка деталей
10.4.3. Проверка деталейПеред сборкой все детали промойте изопропиловым спиртом; высушите их струей
сжатого воздуха или протрите чистой тряпкой, не допуская их соприкосновения
с минеральным маслом, керосином или дизельным топливом, которые могут повредить
уплотнителям.
Предупреждение
Время промывки уплотнительных
колец в изопропиловом спирте не более 20 с с последующей обдувкой сжатым воздухом.
Зеркало цилиндра и рабочая поверхность поршней должны быть совершенно чистыми
без ржавчины, рис...10.4.5 Проверка герметичности главного цилиндра
10.4.4. Проверка герметичности главного цилиндра

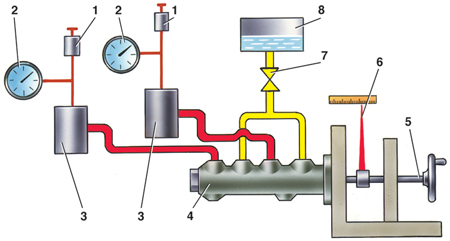

Схема проверки герметичности главного цилиндра
1 – клапан для прокачки;
2 – манометр;
3 – поглощающий цилиндр;
4 – главный цилиндр;
5 – маховик;
6 – указатель смещения толкателя;
7 – кран;
8 – сосуд
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите главный цилиндр на стенд и подсоедините
его к эле...
