9.6.5. Проверка приборов зажигания на стенде
9.6.5.1 Проверка приборов зажигания на стенде
9.6.4. Проверка приборов зажигания на стендеДатчик-распределитель зажигания 38.3706-01
1 – валик датчика-распределителя
зажигания;
2 – маслоотражательная муфта валика;
3 – корпус датчика-распределителя;
4 – штепсельный разъем;
5 – корпус вакуумного регулятора;
6 – диафрагма;
7 – крышка вакуумного регулятора;
8 – тяга вакуумного регулятора;
9 – опорная (ведомая) пластина регулятора опережения зажигания;
...9.6.5.2 Распределитель зажигания
9.6.4.1. Распределитель зажиганияДатчик-распределитель зажигания 38.3706-01
1 – валик датчика-распределителя
зажигания;
2 – маслоотражательная муфта валика;
3 – корпус датчика-распределителя;
4 – штепсельный разъем;
5 – корпус вакуумного регулятора;
6 – диафрагма;
7 – крышка вакуумного регулятора;
8 – тяга вакуумного регулятора;
9 – опорная (ведомая) пластина регулятора опережения зажигания;
10 – ротор ...9.6.5.3 Коммутатор
9.6.4.2. КоммутаторСхема для проверки коммутатора
1 – резистор 0,01 Ом±1%, не менее 20 Вт;
2 – коммутатор;
3 – катушка зажигания;
4 – разрядник;
А – к осциллографу;
Б – к генератору прямоугольных импульсов
Форма импульсов на экране осциллографа
А – импульсы напряжения (U) генератора;
Б – импульсы тока (I) коммутатора;
t – время накопления тока;
Т – период импульса...9.6.5.4 Катушка зажигания
9.6.4.3. Катушка зажиганияПроверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте сопротивление обмоток и сопротивление изоляции. 2. Сопротивление первичной обмотки при 200° С должно составлять 3,07–3,5 Ом, а вторичной обмотки 5500–9200 Ом. Сопротивление изоляции на массу должно быть не менее 50 Ом. 3. У катушки зажигания 27.3705, применяемой ...
9.6.5.5 Свечи зажигания
9.6.4.4. Свечи зажиганияПроверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Свечи зажигания с нагаром или загрязненные перед испытанием очистите на специальной установке струей песка и продуйте сжатым воздухом. Если нагар светло-коричневого цвета, то его можно не удалять, так как он появляется на исправном двигателе и не нарушает работы системы зажигания. 2. После очистки ос...
9.6.5.6 Выключатель зажигания

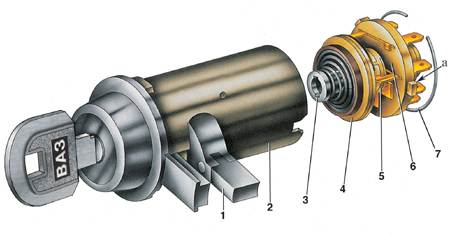

9.6.4.5. Выключатель зажиганияВыключатель зажигания
1 – запорный стержень;
2 – корпус выключателя зажигания;
3 – валик;
4 – контактный диск;
5 – контактная втулка;
6 – колодка;
7 – стопорное кольцо;
а – широкий выступ контактной части
Коммутация клемм выключателя зажигания
Положение ключа
Контакты под напряжением
Включаемые цепи
“0” Выключено
30 и 30/1
...
