Руководство по ремонту Audi A6 (Ауди А6) 1990-1997 г.в.
9.3. Автоматическая коробка передач
9.3.1 Автоматическая коробка передач
9.3. Автоматическая коробка передач 9.3.1. Введение ОБЩИЕ СВЕДЕНИЯ Автоматическая коробка передач имеет четыре передние передачи и одну заднюю и включает в себя динамический гидротрансформатор и планетарную коробку скоростей....
9.3.2 Технические характеристики
9.3.2. Технические характеристики ОБЩИЕ СВЕДЕНИЯ Общие характеристики Тип Планетарная коробка передач с электрогидравлическим управлением. Четыре передние передачи и одна задняя. Привод передается через динамический гидротрансформатор. Кодировка 01N, 097 или 01К Смазка См. подраздел 2.1.11. или подраздел 2.2.12. Моменты затяжки, Н.м. Болты кронштейна трубки трансмиссионной жидкости ...
9.3.3 Снятие и установка АКПП
9.3.3. Снятие и установка АКПП
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Снимите нижние панели двигателя.
3. Отсоедините провод минусовой клеммы аккумулятора.
КОРОБКА ПЕРЕДАЧ 01N
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от кислородного
дат...9.3.4 Переборка АКПП
9.3.4. Переборка АКПП ОБЩИЕ СВЕДЕНИЯ Переборка коробки передач является очень сложной процедурой, поэтому для ее проведения обратитесь к специалистам....
9.3.5 Тросик рычага переключения передач
9.3.5. Тросик рычага переключения передач
ОБЩИЕ СВЕДЕНИЯ

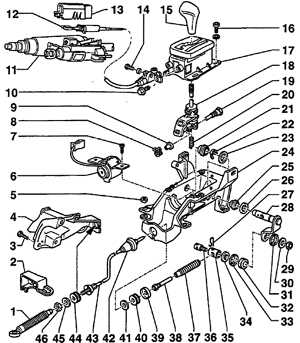

Рычаг переключения передач 01N
1. Резиновый чехол
2. Фиксатор
3. Болт
4. Опорный кронштейн
5. Гайка
6. Запирающий клапан
рычага переключения
7. Болт
8. Пружина
9. Втулка
10. Болт
11. Выключатель зажигания
12. Запирающий тросик
13. Крышка
14. Болт
15. Рукоятка
16. Бол...9.3.6 Наглядный ремонт коробки передач 097
9.3.6. Наглядный ремонт коробки передач 097
ОБЩИЕ СВЕДЕНИЯ
Технические характеристики
Коробка передач:
Кодовое обозначение
AEL
Автоматическая коробка передач
097
Гидротрансформатор:
Кодовое обозначение
LCCA
Блок клапанов:
Кодовое обозначение
LAA
Количество шлицевых колец
внутр.
внешн.
– муфта К1
5
...
