6.4. Общая информация
6.4. Системы выпуска и снижения токсичности отработавших газовОбщая информация
Система выпуска
В рамках восстановительного ремонта каждая секция системы выпуска отработавших газов может заменяться в индивидуальном порядке.
Система снижения токсичности отработавших газов
Бензиновые модели
...
6.4.1. Общая информацияОбщая информация
Система выпуска
В рамках восстановительного ремонта каждая секция системы выпуска отработавших газов может заменяться в индивидуальном порядке.
Система снижения токсичности отработавших газов
Бензиновые модели
...
6.4.2. Снятие и установка системы выпуска отработавших газов
Все самоконтрящиеся элементы резьбового крепежа подлежат замене в обязательном порядке!
Бензиновые модели
Модели 463.249/250 стандартной комплектации
Кроме моделей 463.250 (код К89) и 463.246 (AMG)
Детали установки компонентов системы выпуска отработавших газов на моделях 463.249/250 выпуска по 30.11.00
1, 8 — Резиновые подвесы
2 — Болты фланцевых соединений
3 — Гайки фланцевых соединений
4 — Уплотнительное кольцо
5 — Ката...
6.4.3. Снятие и установка выпускных коллекторовБензиновые модели
Левый коллектор
Модели 463.249/250
Детали установки левого выпускного коллектора на моделях 463.250 (М112)
1 — Левый выпускной коллектор
2 — Крепежные гайки
3 — Болты
4 — Уплотнительная прокладка
5 — Термозащитный экран (верхняя секция)
6 — Термозащитный экран (нижняя секция)
7 — Катушки зажигания
9 — Болты кронштейна поперечной секции системы выпуска
10 — Нижняя секция системы выпуска
G3/3 — Левый докаталитическ...
6.4.4. Снятие и установка лямбда-зондов
Детали установки лямбда-зондов (бензиновые модели) (1 из 3)
G3/3 — Левый докаталитический лямбда-зонд (в поперечной секции системы выпуска)
Детали установки лямбда-зондов (бензиновые модели) (2 из 3)
G3/4 — Правый докаталитический лямбда-зонд (в нижней секции системы выпуска)
Детали установки лямбда-зондов (бензиновые модели) (3 из 3)
G3/3x1 — Контактный разъем электропроводки левого докаталитического лямбда-...
6.4.5. Снятие и установка воздушного насосаБензиновые модели
Детали установки воздушного насоса на бензиновых моделях
5 — Болт
5/1 — Воздушный шланг
М33 — Электрический воздушный насос
Стрелка — Контактный разъем электропроводки
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите панель отделки крышки головки цилиндров/воздухоочиститель (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
На моделях 463.246 (G55 AMG) снимите маслопроводы жидкостного теплообменника масля...
6.4.6. Снятие и установка клапана продувки угольного адсорбера (EVAP)Бензиновые модели
Детали установки клапана продувки угольного адсорбера (бензиновые модели)
1 — Хомуты
2 — Шланги
3 — Кронштейн
Y58/1 — Клапан продувки адсорбера
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите панель боковой отделки справа в задней части салона (см. Главу Кузов).
Отпустите крепежные хомуты (1) и отсоедините шланги (2).
Потянув, высвободите клапан продувки адсорбера (Y58/1) из опорн...
6.4.7. Снятие и установка угольного адсорбера (EVAP)Бензиновые модели
Детали установки угольного адсорбера системы EVAP (бензиновые модели)
1 — Угольный адсорбер
2 — Локер защиты колесной арки
А — Компенсационное отверстие
В — Линия к компенсационному клапану
С — Линия к регенерационному клапану
Схема подключения угольного адсорбера
1 — Распределитель топлива
2 — Впускной трубопровод
3 — Топливный бак
4 — Топливный фильтр
5 — Угольный адсорбер
6 — Компенсационный клапан
7 — Ко...
6.4.8. Снятие и установка клапана EGRБензиновые модели
Детали установки клапана EGR на бензиновых моделях
19 — Впускной трубопровод
89 — Клапан EGR
89/1 — Трубка EGR
89/2 — Вакуумный блок управления
89/3 — Штуцерная гайка
а — Разрежение от впускного трубопровода
b — Разрежение контролируемой глубины от трансдюсера системы рециркуляции к клапану EGR
Y31/1 — Вакуумный трансдюсер EGR
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите крышку силового агрегата/воздухоочиститель...
6.4.9. Снятие и установка охладителя EGRДизельные модели
Модели 463.323 (М612)
Детали установки охладителя EGR на моделях 463.323 (1 из 2)
1, 2, 3 — Шланги охладительного тракта
4 — Вакуумная линия
5 — Крышка
6 — Устройство подогрева топлива
7 — Охладитель EGR
8, 10, 13, 15 — Болты
11 — Полый болт штуцерного соединения
12 — Линия возврата топлива
14 — Кронштейн
Детали установки охладителя EGR на моделях 463.323 (2 из 2)
16 — Система выпуска отработавших газов
...
6.4.10. Снятие и установка позиционеров EGRМодели 463.333 (М628)

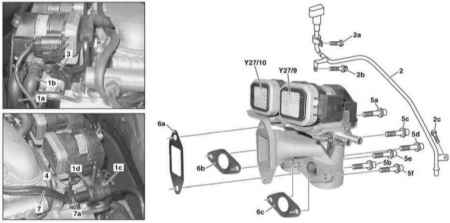

Детали установки позиционеров EGR на моделях 463.333 (М628)
1а-1d — Шланги охладительного тракта
2 — Наливная горловина ATF
2а-2с, 5а-5f — Болты
3, 4 — Кронштейны
6а-6с — Уплотнительные прокладки
7 — Пневматическая линия
7а — Хомуты
Y27/9 — Левый позиционер EGR
Y27/10 — Правый позиционер EGR
ПОРЯДОК ВЫПОЛНЕНИЯ
Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
Снимите воздухоочистит...
6.4.11. Снятие и установка датчика температуры охлаждающей жидкости (CDI)Дизельные модели 463.333 (М628)
Детали установки датчика температуры охлаждающей жидкости системы управления CDI двигателя М628 (1 из 2)
1, 5, 5а — Болты
2 — Воздуховод
6 — Крышка
14 — Левый впускной воздуховод
15 — Правый впускной воздуховод
16 — Панель отделки левой головки цилиндров
17 — Панель отделки правой головки цилиндров
В28 — Датчик давления
N14/2 — Колодка выходного напряжения системы преднакала
N14/2x1, N14/2...
