3.4.11. Снятие и установка двигателя
3.4.11. Снятие и установка двигателя
ОБЩИЕ СВЕДЕНИЯ
Предупреждение
Для демонтажа двигателей
всех модификаций надо снять трансмиссию, раздаточную коробку и передний карданный
вал (см. подраздел 9.3.6, подраздел 9.1.6 и подраздел 9.3.9). При демонтаже
двигателя наносите метки взаимной ориентации на снимаемые агрегаты и капот,
четко обозначьте все отсоединяемые провода и шланги. При снятии двигателей с
объемом 3,0 л и 3,5 л не допускайте, чтобы временно отсоединенные кондиционер
...
3.4.11.2. 12-клапанный двигатель 3,0 л
ОБЩИЕ СВЕДЕНИЯ
ПОРЯДОК СНЯТИЯ 12-КЛАПАННОГО ДВИГАТЕЛЯ 3,0 Л
Отсоединяемые агрегаты, шланги и провода при демонтаже 12-клапанного двигателя
3,0 л
14. Разъем генератора
15. Катушка зажигания и силовой коммутационный блок
16. Разъем электродвигателя воздушного корректора холостого хода
17. Разъем датчика заслонки
18. Разъем датчика температуры для кондиционера
19....
3.4.11.3. 24-клапанный двигатель 3,0 л
ОБЩИЕ СВЕДЕНИЯ
ПОРЯДОК СНЯТИЯ 24-КЛАПАННОГО ДВИГАТЕЛЯ 3,0 Л
Отсоединяемые агрегаты, шланги и провода при демонтаже 24-клапанного двигателя
3,0 л
10. Жгут системы управления двигателем
11. Разъем генератора
12. Сочленение маслоохладителя
13. Трос акселератора
14. Трос дроссельной заслонки
15. Шланг усилителя тормозов
16. Шланг отопителя
17, 18. ...
3.4.11.4. Двигатель 3,5 л
ОБЩИЕ СВЕДЕНИЯ
ПОРЯДОК СНЯТИЯ ДВИГАТЕЛЯ 3,5 Л

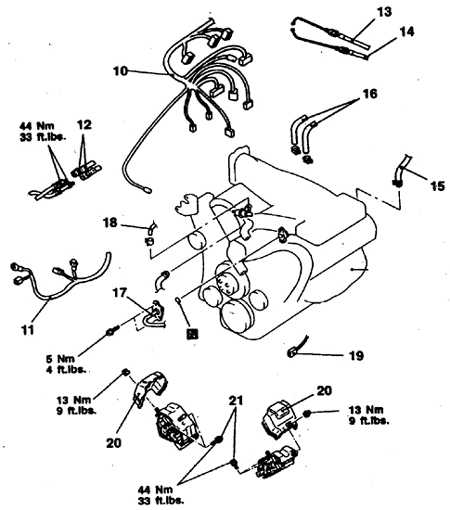

Отсоединяемые агрегаты, шланги и провода при демонтаже двигателя 3,5 л
11. Жгут системы управления двигателем
12. Жгут стартера и генератора
13. Сочленение маслоохладителя
14. Трос акселератора
15. Трос дроссельной заслонки
16. Шланг усилителя тормозов
17. Сочленение бензопровода
18. Шланг отопителя
19. Ра...
3.4.11.1. Двигатель 2,6 л
ОБЩИЕ СВЕДЕНИЯ
ПОРЯДОК СНЯТИЯ ДВИГАТЕЛЯ 2,6 Л
Отсоединяемые шланги и провода при демонтаже 4-цилиндрового
двигателя
1. Трос дроссельной заслонки
2. Шланг отопителя
3. Шланг усилителя тормозов
4. Перепускной шланг системы охлаждения
5. Шланг системы охлаждения
6. Шланг радиатора
7. Жгут системы управления двигателем
8. Разъем датчика температуры жидкости для кондиц...
