8.1. Карбюратор
8.1.2. Карбюратор
ОБЩИЕ СВЕДЕНИЯ
Feedback-карбюратор и отсоединяемые детали при его демонтаже (двигатель
2,6 л)
1. Воздушный фильтр
2. Вакуумные шланги
3. Шланг системы управления паров бензина
4. Шланг охлаждающей жидкости
5. Топливный шланг
6. Трос дроссельной заслонки
7. Фиксатор (на а/м с автоматической трансмиссией)
8. Штифт
9. Трос дроссельной заслонки (на а/м с автоматической...
8.1.2.1. Снятие и установка карбюратора
ОБЩИЕ СВЕДЕНИЯ
Детали, демонстрируемые при снятии поплавковой камеры Feedback-карбюратора
(двигатель 2,6 л)
1. Возвратная пружина
дроссельной заслонки
2. Демпферная пружина
3, 5. Кронштейн
4. Пневмоамортизатор
6, 8. Шланг
7. Демпфирующий клапан
9. Винт
10. Крышка поплавковой камеры
11. Прокладка
12. Нижняя часть карбюратора
...
8.1.2.2. Разборка и сборка карбюратора
ОБЩИЕ СВЕДЕНИЯ

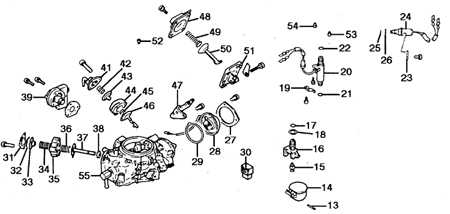

Детали крышки поплавковой камеры (2,6 л)
13. Ось
14. Поплавок
15. Игольчатый клапан
16. Седло
17, 21, 22, 25, 26. Кольцо
18, 29, 40. Прокладка
19, 23. Держатель
20. FBSV-клапан
24. SCSV-клапан
27. Накладка
28. Биметаллический элемент
30. Разъем
31, 41, 48. Крышка
32, 37, 43, 46, 50. Диафрагма
...
