12.13. ТРУБКИ И ШЛАНГИ. МОДЕЛИ С ДВИГАТЕЛЯМИ HR16DE/MR20DE
ВАКУУМНЫЕ ТРУБКИ И ШЛАНГИ. МОДЕЛИ С ДВИГАТЕЛЯМИ HR16DE/MR20DE
...
СНЯТИЕ

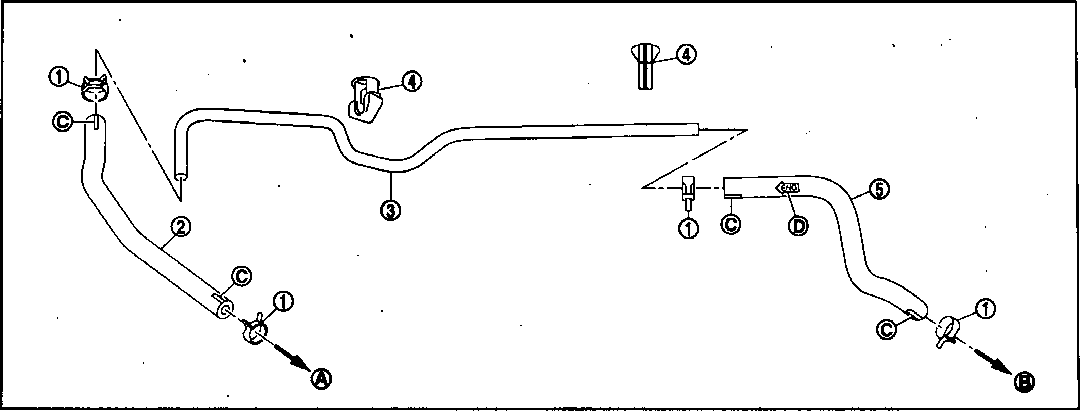

Снимите вакуумные шланги и трубки. ...
УСТАНОВКА
Установите вакуумные шланги и трубки.
Внимание:
• Поскольку в вакуумный шланг встроен стопорный клапан, его следует устанавливать в требуемом направлении. Руководствуйтесь маркировкой. Если шланг подсоединен неправильно, нормальная работа усилителя тормоза будет нарушена.
• Вставляйте вакуумный шланг на глубину не менее 24 мм (А).
...
ПРОВЕРКА ПОСЛЕ СНЯТИЯ
Визуальная проверка
Проверьте, правильно ли выполнена сборка, нет ли повреждений и износа.
Проверка герметичности стопорного клапана
Выполните проверку при помощи ручного вакуумного насоса (А).
При подсоединении со стороны усилителя (В):
Уменьшение вакуума должно быть порядка 1,3 кПа (10 мм рт. ст.) в течение 15 секунд при вакууме -66,7 кПа (-500 мм рт.ст.). При подсоединении со стороны двигателя (С):
Вакуума быть не должно.
...
