Руководство по ремонту Opel Kadett E (Опель Кадет) 1984-1991 г.в.

4.5.5.2 Двигатели 17DR

4.5.5.2. Двигатели 17DR

ОБЩИЕ СВЕДЕНИЯ

Установка зубчатого ремня

А – чтобы натянуть ремень,
В – чтобы ослабить натяжение ремня,
1 – направление вращения,
2 – отверстие,
3 – высшая точка подъемника клапана кулачка №2,
4 – метки топливного насоса для установки поршня №1 в ВМТ,

5 – метки маховика для установки поршня №1 в ВМТ,
6 – кив натяжителя,
7 – указатель шкива натяжителя,
8 – регулировочная метка шкива натяжителя,
9 – регулировочная метка водяного насоса,
10 – регулировочная метка блока цилиндров

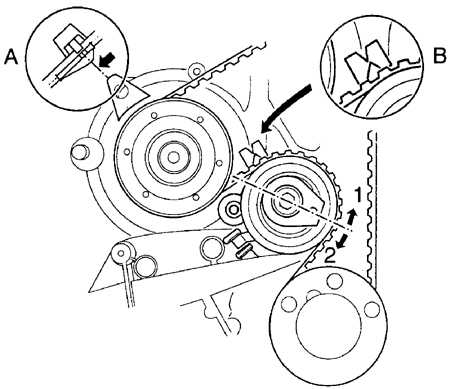

Автоматический натяжитель зубчатого ремня

А – выступы на водяном насосе и блоке цилиндров,
В – указатель натяжителя совмещен с прорезью в кронштейне натяжителя,

1 – поверните рычаг натяжителя против часовой стрелки, чтобы ослабить натяжение ремня,
2 – поверните рычаг натяжителя по часовой стрелке, чтобы натянуть ремень

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.
2. Снимите вспомогательные приводные ремни и воздушный фильтр.
	3. Снимите верхний кожух зубчатого ремня.
4. Осмотрите зубчатый ремень на наличие повреждений и загрязнения. При необходимости замените ремень.
	5. Вывинтите болты и снимите шкив коленчатого вала.
	6. Снимите нижний кожух зубчатого ремня (болты крепления нижнего кожуха зубчатого ремня указаны стрелками).

Снятие, установка и регулировка натяжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смотрите соответствующее описание в подразделе 4.4.5, но учтите, что Вам не нужно ослаблять болты водяного насоса и вращать насос, так как натяжение ремня регулируется автоматически.
	2. Вывинтите болт натяжителя ремня и поверните рычаг натяжителя, чтобы ослабить натяжение ремня. Зафиксируйте натяжитель в таком положении, затянув болт. Снимите зубчатый ремень.
3. Проверьте, чтобы выступ на фланце водяного насоса был совмещен с соответствующим выступом на блоке цилиндров. При необходимости отрегулируйте положение водяного насоса (см. рис. Установка зубчатого ремня).
4. Натяните зубчатый ремень, ослабив болт натяжителя и повернув рычаг натяжителя против часовой стрелки до упора. Затяните болт натяжителя.
5. Поверните коленчатый вал на два полных оборота и проверьте, что установочные метки совмещены с указателями.
6. Снова ослабьте болт натяжителя и поверните рычаг натяжителя так, чтобы совместить указатель натяжителя и прорезь в кронштейне натяжителя (см. рис. Автоматический натяжитель зубчатого ремня). Затяните болт натяжителя.
