Руководство по ремонту Opel Astra A (Опель Астра) 1991-1998 г.в.
4.2. Система отопления и вентиляции
4.2.1 Система отопления и вентиляции
4.2. Система отопления и вентиляции
ОБЩИЕ СВЕДЕНИЯ

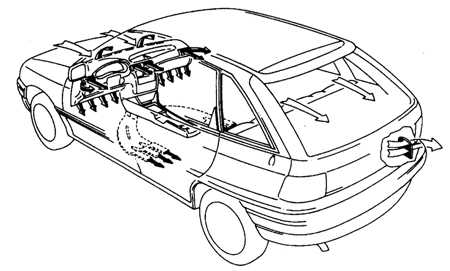

Направление потоков воздуха в системе отопления вентиляции
Элементы системы отопления/ вентиляции
1 – распределительная коробка;
2 – калорифер;
3 – Нижний кожух калорифера;
4 – центральная панель;
5 – панель управления;
6 – фильтр;
7 – кожух фильтра;
8 – кожух вентиляцио...4.2.2 Тросики системы отопления и вентиляции
4.2.2. Тросики системы отопления и вентиляции НИЖНИЙ ТРОСИК РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите панель управления. 2. Отсоедините крепежные зажимы и отсоедините тросик от панели. 3. Отсоедините тросик от рычага распределительной коробке. 4. Установка проводится в обр...
4.2.3 Вентилятор печки
4.2.3. Вентилятор печки
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой
клеммы аккумулятора.
2. Снимите воздушный фильтр.
3. Снимите рычаги стеклоочистителей.
4. Снимите панель перед лобовым
стеклом.
5. Отсоедините разъем подключения
вентилятора и вытяните провода ч...4.2.4 Резистор вентилятора печки
4.2.4. Резистор вентилятора печки
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите воздушный фильтр.
2. Открутите крепежный винт (1 на
фото слева), отсоедините провода (2 на фото слева) и снимите резистор
(фото справа).
3. Установка проводится в обратном
порядке снятия.
...4.2.5 Калорифер
4.2.5. Калорифер
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте охлаждающую жидкость
или пережмите шланги печки.
2. Установите контейнер под калорифером
и отсоедините шланги.
3. Снимите центральную консоль.
4. Отсоедините две трубки (указаны
стрелками) от воздушных патрубков спереди калорифера.
...4.2.6 Вакуумный модуль системы рециркуляции воздуха
4.2.6. Вакуумный модуль системы рециркуляции воздуха
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите бардачок.
2. Вакуумный модуль расположен
под панелью приборов.
3. Отсоедините тягу от модуля и
отсоедините вакуумный шланг.
4. Снимите модуль с креплений.
5. Установка проводится в обратном
...4.2.7 Вентиляционные решетки и патрубки
4.2.7. Вентиляционные решетки и патрубки
ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Аккуратно отожмите решетку
при помощи отвертки.
2. Для установки просто вставьте
решетку обратно в гнездо.
КОЖУХ ВЕНТИЛЯЦИОННОЙ РЕШЕТКИ НА СТОРОНЕ ВОДИТЕЛЯ
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
...4.2.8 Элементы системы подогрева передних сидений
4.2.8. Элементы системы подогрева передних сидений
ОБЩИЕ СВЕДЕНИЯ
НАГРЕВАТЕЛЬНЫЙ КОВРИК
Для получения доступа к нагревательному коврику сидение необходимо разобрать.
Ввиду сложности работы рекомендуется обратиться к специалистам.
ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ПОДОГРЕВА
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой
клеммы аккумулятора.
2. Изготовьт...4.2.9 Выключатель вентилятора печки и обогревателя заднего стекла
4.2.9. Выключатель вентилятора печки и обогревателя заднего стекла Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кнопки выключателей при помощи отвертки. 2. Снимите крепежные зажимы выключателей и снимите выключатели. 3. Замените лампочки, если необходимо. 4. Установка проводится в обратном порядке снятия. ...
4.2.10 Панель управления, печка и система вентиляции
4.2.1. Панель управления, печка и система вентиляции
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную панель
панели приборов.
2. Снимите панель управления с
панели приборов.
3. Отсоедините крепежные зажимы
(2) и отсоедините тросики (1) и рычажков панели.
4. Отсоедините разъем подключения
...
