Спидометр/одометр/ счётчик суточного пробега
Регулятор яркости свечения приборов
Тахометр
Указатель запаса топлива
Указатель температуры/ индикатор перерева двигателя (дополнительное оборудование)
Включатель аварийной сигнализации
Включатель обогрева заднего стекла (дополнительное оборудование)
Корректор положения фар (дополнительное оборудование)
Включатель обогрева зеркал (дополнительное обору...
1.3.1. Предупредительные и контрольные лампыИндикатор тормозной системы
В зависимости от исполнения автомобиля лампа загорается при повороте ключа зажигания в положение «ON» или «START» (для проверки исправности лампочки) и при включенности стояночного тормоза, если ключ зажигания находится в положении «ON» или «START».
Лампа загорается также, когда уровень тормозной жидкости в бачке опустится ниже минимального уровня. Лампа должна погаснуть после запуска двигателя и полного отпускания стояночного тормоза,...
1.3.2. Спидометр /одометр / счётчик суточного пробега
Рис. 1.34. Спидометр/одометр/ счётчик суточного пробега: 1 – спидометр; 2 – одометр/счётчик суточного пробега; 3 – кнопка выбора показания
Спидометр
Спидометр показывает скорость автомобиля в км в час и (или) в милях в час.
Одометр и счётчик суточного пробега
При установленном в положение «ON» ключе зажигания на дисплее – показания одометра или счётчика суточного пробега.
Одометр записывает пробег автомобиля с начала эксплуатации. Счетчик ...
1.3.3. Регулятор яркости свечения приборов
Рис. 1.37. Регулятор яркости свечения приборов: 1 – кнопка яркости свечения приборов
Если ручка на конце рычага переключателя света повернута во второе или третье положение, Можно изменять яркость свечения приборов.
Для этого нажимайте быстро кнопку яркости 1. Каждое нажатие снижает яркость, пока она не достигнет минимума. После этого яркость становится максимальной.
В зависимости от технической характеристики автомобиля яркость свечения индикаторов в...
1.3.4. Тахометр
Рис. 1.38. Тахометр
Тахометр показывает частоту вращения двигателя в оборотах в минуту (рис. 1.38).
ВНИМАНИЕ
Для предупреждения повреждения двигателя избегайте ухода показаний тахометра в красный сектор.
...
1.3.5. Указатель запаса топлива
Рис. 1.39. Указатель запаса топлива
При повернутом в положение «ON» ключе зажигания указатель показывает приблизительное количество топлива в баке. «F» соответствует полному, «Е» – пустому баку. Если указатель уходит с деления «Е» (не с буквы «Е»), спешите на заправку. Когда включается индикатор «Топливо кончается» 1, заправляйтесь без промедления. Стрелка 2 показывает, что заправка производится с левой стороны автомобиля.
ПРИМЕЧАНИЕ
Включение индикатора «То...
1.3.6. Указатель температуры / индикатор перерева двигателя (дополнительное оборудование)
Рис. 1.40. Указатель температуры/ индикатор перерева двигателя
При повернутом в положение «ON» ключе зажигания указатель показывает температуру охлаждающей жидкости двигателя. При нормальных условиях движения стрелка должна оставаться в допустимых пределах между «Н» и «С» (рис. 1.40).
Если она приблизится к «Н» или включится индикатор перегрева 1 – при наличии такового, имеет место перегрев двигателя. ...
1.3.7. Включатель аварийной сигнализации
Рис. 1.41. Включатель аварийной сигнализации
Для включения аварийной световой сигнализации нажмите на включатель. Все сигналы поворота и обе стрелки индикатора поворота на приборной панели замигают одновременно (рис. 1.41).
Для выключения сигнализации нажмите включатель ещё раз. Используйте аварийную сигнализацию для предупреждения других участников дорожного движения во время вынужденной остановки или в других случаях, когда ваш автомобиль может стать п...
1.3.8. Включатель обогрева заднего стекла (дополнительное оборудование)
Рис. 1.42. Включатель обогрева заднего стекла
Если заднее стекло затуманилось, нажмите для его очистки селектор функций отопителя (рис. 1.42). Во время работы обогревателя горит индикаторная лампа. Обогреватель включается только при ключе зажигания в положении «ON». Для выключения обогрева нажмите селектор ещё раз.
ВНИМАНИЕ
На подогрев заднего стекла расходуется много электроэнергии. Не забудьте выключить подогрев, когд...
1.3.9. Корректор положения фар (дополнительное оборудование)
Рис. 1.43. Корректор положения фар
Отрегулируйте положение фар в соответствии с загрузкой автомобиля путём поворота этого регулятора (рис. 1.43). В таблице даны положения регулятора для разных вариантов загрузки автомобиля.
...
1.3.10. Включатель обогрева зеркал (дополнительное оборудование)
Рис. 1.44. Включатель обогрева зеркал
Если внешние зеркала заднего вида затуманились, нажмите для их очистки этот включатель (рис. 1.44). Во время работы обогревателя горит индикаторная лампа в клавише. Обогреватель включается только при ключе зажигания в положении «ON». Для выключения обогрева нажмите включатель ещё раз.
ВНИМАНИЕ
На обогрев зеркал расходуется много электроэнергии. Не забудьте выключить обогрев, когда окна очи...
1.3.11. Включатель противотуманного света (дополнительное оборудование)
Рис. 1.45. Включатель противотуманного света
Противотуманный свет включается нажимом кнопки, при условии, что переключатель света фар повернут во второе или третье положение (рис. 1.45). Во время работы обогревателя горит индикаторная лампа в клавише.
ПРИМЕЧАНИЕ
В некоторых странах включение света может отличаться от вышеописанного ввиду действия там других положений.
...
1.3.12. Информационный дисплей
Рис. 1.46. Информационный дисплей (тип А): 1 – часы; 2 – указатель наружной температуры; 3 – мгновенное потребление топлива
Часы и указатель наружной температуры
Рис. 1.47. Часы и указатель наружной температуры
При повернутом в положение «ON» или «АСС» ключе зажигания на дисплей выводятся показания времени.
Установка показания часов производится следующим образом.
Часы
Каждое нажатие на кнопку «Н» (а) увеличивает отображенные часы на 1. Для быстро...
1.3.13. Изменение яркости информационного дисплея
Рис. 1.51. Изменение яркости информационного дисплея (тип А)
Рис. 1.52. Изменение яркости информационного дисплея (тип В)
При повернутом в положение «ON» или «АСС» ключе зажигания яркость дисплея уменьшается. чтобы восстановить нормальную яркость фона дисплея нажмите кнопку (е) «ILL/ILLUMI». При каждом нажатии кнопки (е) «ILL/ILLUMI» при повернутом в положение «ON» или «АСС» ключе зажигания яркость фона дисплея будет переключать...
1.3.14. Переключатель света и указателей поворота
Рис. 1.53. Переключатели света (типы А и В)
Имеется два типа переключателей. Тип А не имеет выключателя заднего противотуманно-го света, тип В имеет (рис. 1.53).
Управление светом
Рис. 1.54. Схема управления светом (типы А и В)
Для включения или выключения света поверните ручку на конце рычага (рис. 1.54). Она имеет три положения: «OFF» 1 – свет выключен; в среднем положении 2 включен габаритный свет, освещение номерного знака и...
1.3.15. Переключатель очистителя и омывателя ветрового стеклаОчистители ветрового стекла
Рис. 1.59. Режимы переключения очистителей ветрового стекла
Для включения стеклоочистителей переведите рычаг вниз в одно из трёх рабочих положений (рис. 1.59).
В положении «INT» режим работы прерывистый. Этот режим удобен при езде в тумане или моросящем дожде.
В положении «LO» скорость постоянная, но низкая.
В положении «HI» скорость постоянная и высокая.
Для выключения стеклоочистителей верните рычаг пер...
1.3.16. Переключатель очистителя и омывателя заднего стекла (дополнительное оборудование)
Рис. 1.62. Режимы переключения очистителя и омывателя заднего стекла
Для включения заднего стеклоочистителя поверните (при ключе зажигания в положении «ON») выключатель (ручку на конце рычага) по часовой стрелке до положения «ON». Если у автомобиля имеется позиция «INT», то поворот ручки до этого положения включит прерывистую работу заднего стеклооочисти-теля. Для выключения поверните ручку против часовой...
1.3.17. Рычаг блокировки регулируемой рулевой колонки (дополнительное оборудование)Блокирующий рычаг расположен слева от рулевой колонки.
Режимы работы рычага
Рис. 1.63. Режимы работы рычага
Для разблокировки рулевой колонки отожмите рычаг вниз (рис. 1.63).
После установки высоты рулевого колеса заблокируйте колонку, переведя рычаг вверх до отказа.
Подвигайте рулевую колонку вверх-вниз, чтобы убедиться в надёжности блокировки
Никогда не регулируйте высоту рулевого колеса во время движения, ...
1.3.18. Блок управления аудиосистемой на рулевом колесе
Рис. 1.64. Расположение блока управления аудиосистемой на рулевом колесе
Основными функциями аудиосистемы автомобиля можно управлять, не отрывая рук от рулевого колеса (рис. 1.64).
Регулировка силы звука:
– для увеличения применить кнопку 1;
– для уменьшения – кнопку 3;
– для полного глушения-кнопку 2.
Источник сигнала (радиостанция амплитудной – AM – или частотной – FM1 и FM2 – модуляции, магнитофон – ТАРЕ – или проигрыватель – CD) выбира...
1.3.19. Звуковой сигнал
Рис. 1.66. Звуковой сигнал
Для подачи звукового сигнала нажмите кнопку на рулевом колесе (рис. 1.66). Звуковой сигнал может быть подан при любом положении ключа зажигания....
1.3.20. ЗеркалаВнутреннее зеркало заднего вида
Рис. 1.67. Внутреннее зеркало заднего вида
Зеркало можно рукой установить в такое положение, чтобы в нем была видна задняя часть автомобиля (рис. 1.67). Для регулировки установите лапку селектора 1 в дневное положение, а затем, поворачивая зеркало вверх, вниз, вправо, влево добейтесь наилучшего вида.
Во время движения ночью установите лапку селектора в ночное положение для ослабления отраженного света фар движущихся за вашим автомобилем транспорт...
1.3.21. Прикуриватель и пепельница (дополнительное оборудование)Прикуриватель
Рис. 1.70. Прикуриватель
Пользуясь прикуривателем, нажмите его до конца и отпустите (рис. 1.70). После нагревания он выскочит в исходное положение и будет готов к использованию.
ВНИМАНИЕ
Чтобы не повредить гнездо прикуривателя, не используйте его как источник питания других принадлежностей. Штекеры некоторых приборов могут повредить внутренний механизм гнезда.
Пепельница
Рис. 1.71. Пепельница
...
1.3.22. Противосолнечныи козырек
Рис. 1.72. Регулировочные положения противосолнечного козырька
Козырёк можно опустить для предотвращения ослепления спереди или отстегнуть и повернуть вбок, для предотвращения ослепления через боковое окно (рис. 1.72).
ВНИМАНИЕ
Отстегивая и пристегивая козырек с внутреннего конца, держите за прочную пластмассовую часть его, иначе козырек можно повредить.
...
1.3.23. Выключатель освещения салона
Рис. 1.73. Клавиши режмов работы выключателя освещения салона
Выключатель имеет три положения работы.
1. Свет включен и горит, независимо от того, открыта дверь или закрыта.
2. Свет загорается при открывании двери.
3. Свет не загорается даже при открывании двери.
Рис. 1.74. Кнопка управления освещением в салоне
ПРИМЕЧАНИЕ
Количество дверей, управляющих освещением салона, зависит от модели автомобиля. Если при открытой двери видна закрытая...
1.3.24. Обогреватель переднего сиденья (дополнительное оборудование)
Рис. 1.76. Выключатели обогревателя сидений: 1 – сиденье водителя; 2 – сиденье пассажира
Включите зажигание и нажмите сторону «LO» или «HI» клавиши выключателя обогрева сиденья. Обычно используется сторона «LO». Стороной «Н1» пользуются только тогда, когда нужно нагреть сиденье очень быстро, или при морозе. Для выключения обогрева нажмите на другой конец клавиши.
Оберегайте провода обогревателя передних сидений: от сильных уд...
1.3.25. Розетка для вспомогательных устройств (дополнительное оборудование)
Рис. 1.77. Розетки для вспомогательных устройств
Розетка обеспечивает питание вспомогательных устройств напряжением 12В и мощностью до 120 Вт (рис. 1.77).
ВНИМАНИЕ
Включение неподходящих электроприборов может причинить вред электросистеме автомобиля. Убедитесь, что прибор предназначен для включения в эту розетку.
...
1.3.26. Поручни (дополнительное оборудование)
Рис. 1.78. Поручень
Поручни предусмотрены для удобства пассажиров (рис. 1.78).
ВНИМАНИЕ
Во избежание порчи поручней и обивки, не перегружайте их.
...
1.3.27. Крючки для одежды (дополнительное оборудование)
Рис. 1.79. Крючок для одежды
На крючки можно вешать одежду. Они не предусмотрены для больших и тяжелых предметов (рис. 1.79)....
1.3.28. Футляр для очков
Рис. 1.80. Футляр для очков
Перед тем как воспользоваться футляром, откройте его крышку (рис. 1.80). Не кладите в футляр тяжелые или острые предметы....
1.3.29. Подстаканник и шкатулка (дополнительное оборудование)

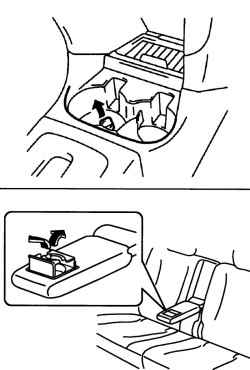

Рис. 1.81. Подстаканник и шкатулка
Подстаканники имеются в центральной консоли (у некоторых модификаций также и в подлокотнике заднего сиденья) (рис. 1.81).
Не ставьте в подстаканник сосуды с горячими напитками или предметы твердые и бьющиеся, а также имеющие острые кромки. При столкновении или резкой остановке предметы могут быть разброшены с причинением травм людям....
1.3.30. Откидной столик (дополнительное оборудование)
Рис. 1.82. Открывание крышки
Нажмите кнопку и откройте крышку (рис. 1.82).
Рис. 1.83. Откидной столик
Откидной столик может служить держателем лазерных пластинок и подносом (рис. 1.83)....
1.3.31. Карман на спинке переднего сиденья (дополнительное оборудование)
Рис. 1.84. Карман на спинке переднего сиденья
Карман предусмотрен для хранения лёгких и мягких предметов (перчаток, газет, журналов) (рис. 1.84).
Не кладите в этот карман твёрдые или ломкие предметы (бутылки, банки и т.д.). В случае аварии они могут ранить пассажиров, сидящих на заднем сиденье....
1.3.32. Ящик под передним сиденьем (дополнительное оборудование)
Рис. 1.85. Ящик под передним сиденьем
Ящик расположен под сиденьем пассажира. чтобы вытянуть ящик, потяните его вперёд (рис. 1.85). Не забудьте задвинуть ящик назад перед началом движения....
1.3.33. Крышка багажного отделения (дополнительное оборудование)
Рис. 1.86. Крышка багажного отделения
Предметы, уложенные в багажном отделении, закрываются крышкой от постороннего взгляда (рис. 1.86)....
1.3.34. Освещение багажного отделения («хетчбек»)
Рис. 1.87. Освещение багажного отделения
Если выключательрсвещения багажного отделения в положении «ON», то при открывании двери задка свет включается и горит, пока дверь не будет закрыта (рис. 1.87). Если выключатель в положении «OFF», то при любом положении двери задка свет не горит.
Не оставляйте дверцу багажного отделения надолго открытой при выключателе в положении «ON». Это может привести к разряду аккумулятора....
1.3.35. Освещение багажника («седан»)
Рис. 1.88. Освещение багажника
При открывании крышки багажника свет включается и горит, пока крышка не будет закрыта (рис. 1.88).
ВНИМАНИЕ
Не оставляйте дверцу багажного отделения надолго открытой при выключателе в положении «ON». Это может привести к разряду аккумулятора.
ВНИМАНИЕ
Не оставляйте крышку багажника надолго открытой. Это может привести к разряду аккумулятора.
...
1.3.36. Гнезда для дуг верхнего багажника (дополнительное оборудование)
Рис. 1.89. Гнезда для дуг верхнего багажника
Гнезда на крыше можно использовать для установки багажника (рис. 1.89). Эксплуатируя верхний багажник, строго соблюдайте инструкцию его изготовителя, а также указания и предостережения данного раздела.
Убедитесь в надёжной установке багажника.
Для надежного крепления различных грузов (лыжи, велосипеды и т.д.) используйте приспособления, которые можно приобрести у дилера Suzuki. У...
1.3.37. Антенна (дополнительное оборудование)«Хетчбек»
Рис. 1.90. Снятие антенны
Антенна на крыше съёмная. Если она задевает за что-либо, например, при въезде в низкий гараж, снимите антенну, поворачивая ее против часовой стрелки. Для установки антенны заверните её крепко рукой по часовой стрелке (рис. 1.90).
«Седан»
Провод антенны отпечатан на внутренней поверхности заднего стекла.
ВНИМАНИЕ
Металлические объекты или фольга вблизи заднего стекла мешают радиоприему.
При уборке салона не ц...
