Руководство по ремонту Toyota Camry (Тойота Камри) 2001-2005 г.в.
2.2.9. Общая сборка
2.2.9.1 Общая сборка
2.2.8. Общая сборкаУстановка балансирных валов Установка картера Установка болтов крепления головки блока цилиндров Установка звездочки VVT-i Установка распределительных валов Установка масляного насоса Установка звездочки и цепи привода масляного насоса Установка поршня цилиндра №1 в ВМТ конца такта сжатия Установка цепи привода механизма газораспределения Установка ротора датчика положения коленчатого вала Установка крышки цепи привода механизма газораспределения Установка масляного поддона Ус...
2.2.9.2 Установка балансирных валов
2.2.8.1. Установка балансирных валов
Рис. 2.132. Правильная положение ведомой шестерни
Поверните ведомую шестерню №1 балансирного вала №1 в направлении вращения до ограничителя, убедившись, что метки на шестернях №1 и №2 совмещены (рис. 2.132).
Рис. 2.133. Совмещение меток на балансирных валах
Совместите метки на балансирных валах №1 и №2, как показано на рисунке 2.133.
Рис. 2.134. Порядок затягивания болтов крепления крышки балансирного механизма
Поместите баланси...2.2.9.3 Установка картера
2.2.8.2. Установка картера
Рис. 2.135. Места нанесения герметика
Удалите старый герметик. Будьте осторожны, не повредите контактные поверхности. Используя лезвие и скребок, удалите старый герметик с контактных поверхностей и из углублений под герметик. Тщательно очистите все компоненты перед установкой. Используя безосадочный растворитель, очистите поверхности перед нанесением герметика. Нанесите свежий герметик на картер, как показано на рисунке 2.135.
Рис. 2.136. Местоположение стопор...2.2.9.4 Установка болтов крепления головки блока цилиндров
2.2.8.3. Установка болтов крепления головки блока цилиндровЗаверните болты крепления головки блока цилиндров.
Рис. 2.143. Порядок затягивания болтов крепления головки блока цилиндров
Болты крепления головки блока затягиваются в два этапа. Если один из болтов поврежден, замените его. Перед установкой нанесите немного моторного масла на резьбу и под головки болтов. Равномерно, за несколько проходов, затяните десять болтов крепления головки блока цилиндров моментом затяжки 79 Н·м в последователь...2.2.9.5 Установка звездочки VVT-i
2.2.8.4. Установка звездочки VVT-iУстановите звездочку VVT-i.
Рис. 2.145. Правильное положение звездочки VVT-i : 1 – паз; 2 – штифт
Удерживайте звездочку в таком положении, чтобы паз в ней находился немного левее установочного штифта распределительного вала (при взгляде со стороны вала) (рис. 2.145).
Установите звездочку на распределительный вал. Слегка нажмите на звездочку и поверните ее против часовой стрелки. Убедитесь, что нет видимого зазора между звездочкой и торцом распределительного в...2.2.9.6 Установка распределительных валов
2.2.8.5. Установка распределительных валовУстановите нижний и верхний вкладышы переднего подшипника распределительного вала.

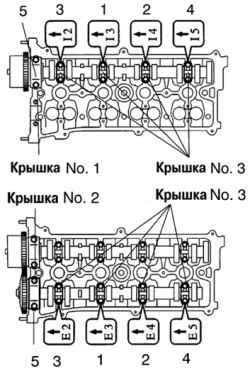

Рис. 2.147. Порядок затягивания болтов крепления крышек подшипников впускных и выпускных клапанов
Установите распределительные валы впускных и выпукных клапанов и заверните болты крепления крышек подшипников в порядке, указанном на рисунке 2.147.
Момент затяжки:
крышка №2.....30 Н·м;
остальные.....9 Н·м....2.2.9.7 Установка масляного насоса
2.2.8.6. Установка масляного насоса
Рис. 2.148. Болты крепления масляного насоса
Установите масляный насос с новой прокладкой и затяните болты моментом затяжки 19 Н·м (рис. 2.148)....2.2.9.8 Установка звездочки и цепи привода масляного насоса
2.2.8.7. Установка звездочки и цепи привода масляного насоса
Рис. 2.149. Установка вала привода масляного насоса
Для установки цепи привода масляного насоса и звездочки установите коленчатый вал шпонкой влево, а вал масляного насоса – вырезом вверх, как показано на рисунке (рис. 2.149).
Рис. 2.150. Правильная установка цепи на звездочки
Установите цепь на звездочки, совместив звенья с цветными метками и метки на звездочках (рис. 2.150).
Рис. 2.151. Установка натяжителя це...
