Руководство по ремонту Toyota Camry (Тойота Камри) 1992-1997 г.в.
9.8.1 Система повторного сжигания отработанных газов (EGR)
8.8. Система повторного сжигания отработанных газов (EGR)
| ОБЩИЕ СВЕДЕНИЯ |

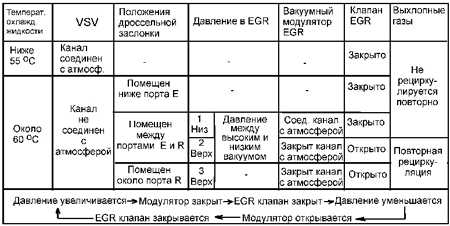

Схема работы системы повторного сжигания отработанных газов
 |
 |
 |
 |
Для уменьшения выброса окиси азота в атмосферу вместе с выхлопными газами часть выхлопных газов через клапан EGR поступает во впускной коллектор и повторно сжигается.
Система повторного сжигания отработанных газов состоит из EGR-клапана, модулятора EGR, вакуумного переключающего клапана (VSV), блока электронного управления (ЕСМ) и датчика температуры системы EGR.
