Руководство по ремонту Toyota Camry (Тойота Камри) 1992-1997 г.в.
13.9. Главный тормозной цилиндр
13.9.1 Главный тормозной цилиндр

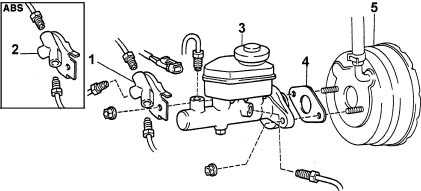

12.9. Главный тормозной цилиндр 12.9.1. Снятие ОБЩИЕ СВЕДЕНИЯ Главный тормозной цилиндр 1 – переходник с тремя трубками; 2 – переходник с двумя трубками; 3 – главный тормозной цилиндр; 4 – прокладка; 5 – вакуумный усилитель тормозов ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините электрический разъем от бачка с тормозной жидкостью. ...
13.9.2 Ремонт
12.9.2. Ремонт ОБЩИЕ СВЕДЕНИЯ Детали главного тормозного цилиндра (вверху без ABS, внизу с ABS) 1 – корпус главного тормозного цилиндра; 2 – уплотнительное кольцо; 3 – винт крепления бачка тормозной жидкости; 4 – пробка; 5 – сетчатый фильтр; 6 – бачок тормозной жидкости; 7 – уплотнительное кольцо; 8 – стопорное кольцо; 9 – поршень и пружина № 1; 10 – поршень и пружина № 2; 11 – прокладка; ...
13.9.3 Установка
12.9.3. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите главный тормозной цилиндр на стойки вакуумного усилителя тормозов и закрепите гайками, затянув их на этом этапе от руки. 2. Вывинтите из главного тормозного цилиндра резьбовые пробки и на их место ввинтите тормозные трубопроводы. 3. Окончательно затяните гайки крепления ...
