Система ЭПХХ служит для повышения экономичности работы двигателя и снижения уровня токсичности отработавших газов. Так как на двигатели мод. 331 и 2106 устанавливают карбюраторы одного типа – «Озон», их системы ЭПХХ конструктивно одинаковы и различаются только устройством пневмоклапанов карбюраторов (см. «Система питания») и типом блоков управления, имеющих разные характеристики (для двигателя мод. 331 применяют блок управления 252.3761, мод. 2106 – 25.3761 или 2533.3761).

Рис. 7.42. Схема системы управления экономайзером принудительного холостого хода (ЭПХХ): 1 – катушка зажигания; 2 – рычаг дроссельной заслонки карбюратора; 3 – микропереключатель; 4 – блок управления; 5 – электромагнитный клапан; 6 – соединительный шланг; 7 – пневмоклапан; 8 – карбюратор

Устройство и работа системы ЭПХХ рассмотрены на примере двигателя мод. 331. Система содержит блок управления 4 (рис. 7.42), электромагнитный клапан 5, микропереключатель 3 и соединительные провода. Кроме того, в состав системы входит встроенный в карбюратор пневмоклапан 7.

Принцип работы ЭПХХ заключается в том, что на режимах принудительного холостого хода отключается подача топлива в двигатель (в тех случаях, когда педаль управления дроссельной заслонкой отпущена, а частота вращения коленчатого вала выше частоты на режиме холостого хода). Отключает подачу топлива пневмоклапан 7 ЭПХХ, входящий в состав карбюратора. Управляет пневмоклапаном электромагнитный клапан 5, которым в свою очередь управляют блок управления 4 и микропереключатель 3.

При проверке обратите внимание на состояние контактных соединений всех узлов системы, их нарушение может вызвать перебои в работе двигателя.

Рис. 7.43. Блок управления ЭПХХ: 1 – присоединительные клеммы; 2 – корпус; 3 – печатная плата с микроэлектронными элементами

Блок управления ЭПХХ типа 252.3761 (рис. 7.43) непрерывно контролирует частоту вращения коленчатого вала двигателя, измеряя период повторения импульсов системы зажигания, которые снимаются с катушки зажигания и подаются на вывод «4» блока 4 (см. рис. 7.42). При частоте вращения коленчатого вала, меньше 1245 мин^-1±5% (1140 мин^-1±5% для блоков 25.3761 или 2533.3761) ток подается на выводы «1» и «2» блока и проходит через обмотку электромагнитного клапана, минуя микропереключатель. При повышении частоты вращения до 1500 мин^-1±5% электрическая связь выводов «1» и «2» разрывается и вновь восстанавливается только при снижении частоты вращения коленчатого вала двигателя до 1245 мин^-1 (1140 мин^-1).

Блок управления проверяют на автомобиле. На режиме холостого хода снимите штекер с одного из выводов микропереключателя. Плавно открывая дроссельную заслонку, увеличьте частоту вращения коленчатого вала свыше 1500 мин^-1 и зафиксируйте это положение. При этом должен возникнуть автоколебательный режим работы двигателя, сопровождающийся пульсацией частоты вращения.

Возникновение автоколебательного режима объясняется тем, что при увеличении частоты вращения до 1500 мин^-1 разрывается электрическая связь выводов «1» и «2» блока (цепь питания электромагнитного клапана через микропереключатель принудительно разорвана), что вызывает отключение подачи топлива в двигатель. При этом частота вращения снижается и после ее падения ниже 1245 мин^-1 (1140 мин^-1 для блоков 25.3761 или 2533.3761) восстанавливается указанная связь, т. е. подача топлива возобновляется и частота вращения повышается.

Этот процесс циклически повторяется с периодом 1–2 с.

Если вызвать автоколебательный режим не удается, а электромагнитный клапан и пневмоклапан ЭПХХ не имеют дефекта, то неисправен блок управления и его необходимо заменить.

Проверить блок управления можно, непосредственно контролируя по тахометру частоты вращения, при которых происходит срабатывание блока.

Для проверки необходима контрольная лампа 12 В и провода со штекерными наконечниками.

Последовательно отсоедините от микропереключателя штекер серого провода (+12 В), а от вывода электромагнитного клапана – штекер с двойным розовым проводом. На освободившийся вывод электромагнитного клапана наденьте штекер, отсоединенный от микропереключателя, что обеспечит прохождение тока через обмотку электромагнитного клапана. Со штекером, снятым с электромагнитного клапана, соедините один вывод контрольной лампы, другой вывод лампы подсоедините к «массе» автомобиля.

На режиме холостого хода (850±50) мин^-1 контрольная лампа должна гореть. При увеличении частоты вращения до 1500 мин^-1±5% лампа должна гаснуть и вновь загораться при падении частоты вращения ниже 1245 мин^-1 ±5% (1140 мин^-1±5% для блоков 25.3761 или 2533.3761).

После проверки снятые штекеры установите на место.

Рис. 7.44. Микропереключатель: 1 – упорный ролик; 2 – пружина; 3 – корпус; 4 – присоединительные клеммы

Микропереключатель типа 421.3709 (рис. 7.44) воздействует на электромагнитный клапан помимо блока управления.

В исходном положении контакты микропереключателя замкнуты. При полностью отпущенной педали управления дроссельной заслонкой толкатель микропереключателя утоплен и его контакты разомкнуты. При нажатии на педаль толкатель микропереключателя высвобождается, его контакты замыкаются, и ток при этом проходит через обмотку электромагнитного клапана независимо от блока управления.

Микропереключатель проверяют на автомобиле. На режиме холостого хода снимите с вывода микропереключателя штекер розового провода, освободившийся вывод микропереключателя соедините с одним из выводов контрольной лампы, второй ее вывод – с «массой» автомобиля. В данном режиме лампа не должна гореть.

Наблюдая за контрольной лампой, плавно увеличьте частоту вращения коленчатого вала, открыв дроссельную заслонку. Контрольная лампа должна загореться до момента возникновения автоколебательного режима работы двигателя.

Если контрольная лампа горит уже на режиме холостого хода (ранняя регулировка срабатывания микропереключателя) или загорается после возникновения автоколебательного режима (поздняя регулировка), отрегулируйте установку микропереключателя. Для этого ослабьте два винта крепления микропереключателя и, подобрав его новое положение, затяните винты крепления.

Если контрольная лампа не загорается при любом положении дроссельной заслонки, то микропереключатель неисправен.

После проверки снятый штекер установите на место.

ПРИМЕЧАНИЯ 1. Ранняя регулировка срабатывания микропереключателя снижает эффективность работы ЭПХХ до полной потери эффекта (когда контакты микропереключателя замкнуты при полностью отпущенной педали акселератора). Поздняя регулировка срабатывания микропереключателя приводит к рывкам автомобиля при движении на малой скорости, в частности при медленной езде задним ходом. Поэтому стремитесь установить микропереключатель на возможно позднее срабатывание, не допуская появления автоколебательного режима. О срабатывании микропереключателя судят по характерным щелчкам. 2. Допускается упрощенная регулировка положения микропереключателя, при которой добейтесь срабатывания микропереключателя в пределах свободного хода механизма привода дроссельной заслонки первой камеры карбюратора.

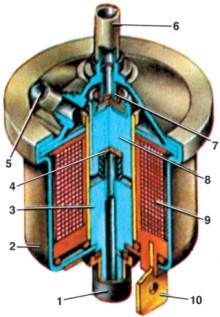

Рис. 7.45. Электромагнитный клапан: 1 – атмосферный штуцер; 2 – корпус; 3 – сердечник клапана; 4, 7 – запорные элементы; 5 – штуцер соединения с пневмоклапаном карбюратора; 6 – штуцер соединения с впускной трубой двигателя; 8 – якорь; 9 – электрообмотка; 10 – присоединительная клемма

Электромагнитный клапан типа 19.3741 или 1902.3741 (рис. 7.45) служит для управления пневмоклапаном ЭПХХ в карбюраторе.

Электромагнитный клапан имеет три штуцера и два запорных элемента. Первый запорный элемент 7 выполнен нормально закрытым и служит для разобщения центрального штуцера 6 (соединенного с впускным трубопроводом двигателя) с наклонным штуцером 5 (связанным со штуцером пневмоклапана ЭПХХ); второй запорный элемент 4 выполнен нормально открытым и служит для разобщения указанного наклонного штуцера с атмосферным штуцером 1, закрытым войлочным фильтром и расположенным между электрическими выводами 10 обмотки 9 клапана.

При прохождении тока через обмотку электромагнитного клапана центральный и наклонный штуцера пневматически связаны, а при отсутствии тока таким образом связаны наклонный и атмосферный штуцера. В первом случае разрежение из впускного трубопровода передается к пневмоклапану ЭПХХ, что обеспечивает поступление топливовоздушной смеси через систему холостого хода в двигатель, а во втором случае пневмоклапан ЭПХХ перекрывает ее подачу.

Электромагнитный клапан проверяют на автомобиле. На режиме холостого хода снимите с одного из выводов клапана штекер, в результате чего двигатель должен остановиться в течение 1–2 с. Если этого не произошло, то первоначально убедитесь в исправности пневмоклапана ЭПХХ. Если же пневмоклапан ЭПХХ не имеет дефекта, то электромагнитный клапан неисправен и нуждается в замене.

После проверки не забудьте снятый штекер установить на место.

У выключателя зажигания типа 2108-3704 проверяют правильность замыкания контактов в различных положениях ключа (табл. 7.3), работу противоугонного устройства и устройства блокировки повторного включения стартера.

Рис. 7.46. Схема соединений выключателя зажигания

Схема соединений выключателя зажигания показана на рис. 7.46.

Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение III (стоянка) и вынуть из замка. После поворота ключа из положения III в положение 0 (выключено) запорный стержень должен утапливаться. Ключ должен выниматься из замка только в положении III.

Устройство блокировки повторного включения стартера не должно допускать двойного поворота ключа из положения I (зажигание) в положение II (стартер). Ключ должен поворачиваться повторно только после предварительного возвращения ключа в положение 0.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите облицовочный кожух рулевой колонки и отсоедините колодку проводов выключателя зажигания от жгута проводов панели приборов.

3. Вставьте ключ в замок выключателя зажигания и поверните его в положение 0.

Рис. 7.47. Детали выключателя зажигания: 1 – скоба; 2 – корпус; 3 – контактная часть; 4 – облицовка; 5 – замок; А – отверстие для фиксирующего штифта; Б – фиксирующий штифт

4. Отверните болты крепления скобы 1 (рис. 7.47) выключателя.

5. Снимите скобу и выключатель зажигания.

6. Отсоедините провода от колодки.

7. Проверьте, чтобы ключ находился в положении 0, и отверните винт крепления замка 5.

8. Утопите фиксирующий штифт Б и выньте замок с контактной частью 3 из корпуса 2.

9. Отверните винт крепления и отсоедините контактную часть от замка.

10. Снимите пластмассовую облицовку 4.

Соберите и установите выключатель зажигания в обратном порядке.

Подрулевой переключатель состоит из соединителя, закрепленного на кронштейне вала рулевого механизма, и установленных в соединитель двух переключателей. Левый переключатель включает указатели поворота и свет фар, правый – очистители и омыватели стекол.

1. Снимите облицовочный кожух рулевой колонки.

2. Сожмите две защелки переключателя и выньте его из соединителя.

Переключатели неразборные, и при выходе из строя их надо заменять.

Рис. 7.48. Положение рычагов подрулевого переключателя: 1 – рычаг переключения указателей поворота и света фар; 2 – рычаг переключения режимов очистителей и омывателей ветрового стекла. Пунктиром обозначены нефиксированные положения рычагов

Положения рычагов переключателей при включении различных потребителей показаны на рис. 7.48, замыкаемые при этом контакты – в табл. 7.4.

Для включения фар применены реле типа 113.3747, установленные в монтажном блоке. Такие же реле применяются и для включения звукового сигнала, обогрева заднего стекла, электродвигателя, вентилятора системы охлаждения двигателя и противотуманных фар.

Напряжение включения реле при температуре (23±5) °С составляет не более 8 В, сопротивление обмотки – (85±6) Ом. Реле включения фар ремонту не подлежит.

Реле-прерыватель типа 43.3747, установленное в монтажном блоке, служит для создания прерывистого светового сигнала указателей поворота. Реле-прерыватель обеспечивает также работу указателей поворота в

режиме аварийной сигнализации. Кроме того, устройство позволяет контролировать исправность ламп указателей поворота. Так, если перегорит одна из ламп указателей поворота, то удваивается частота включения и выключения указателей поворота. Контрольная лампа указателей поворота при этом также мигает с удвоенной частотой.

Реле-прерыватель должно обеспечивать мигание ламп указателей поворота с частотой (90±30) циклов в минуту при температуре окружающей среды от –40 до +65 °С и напряжении 10,8–15 В. Реле-прерыватель ремонту не подлежит.

На автомобиле установлен двухскоростной стеклоочиститель 2126-5205 с приводом от трехщеточного электродвигателя постоянного тока с возбуждением от постоянных магнитов с редуктором (моторедуктор 17.3730). Редуктор оснащен механизмом самоостанова. На кронштейне стеклоочистителя закреплен термобиметаллический предохранитель ПР502А, рассчитанный на максимальный ток срабатывания 7,5 А.

Рис. 7.49. Схема включения стеклоочистителя ветрового стекла: 1 – электродвигатель стеклоочистителя; 2 – электродвигатель омывателя; 3 – монтажный блок; 4 – замок зажигания; 5 – переключатель стеклоочистителя и омывателя; 6 – термобиметаллический предохранитель

Электрическая схема включения стеклоочистителя ветрового стекла показана на рис. 7.49.

Ремонт стеклоочистителя заключается главным образом в правке деформированных тяг и рычагов рычажной системы или замене их новыми. Неисправный электродвигатель рекомендуется заменить новым.

После установки нового электродвигателя проверьте его работу до подсоединения тяг стеклоочистителя.

Номинальное напряжение, В......12

Номинальная мощность на валу редуктора, Вт......10

Частота вращения* вала редуктора на первой (низшей) скорости, мин^-1......30–40

Потребляемый ток* на первой скорости, А, не более......3,5

Частота вращения* вала редуктора на второй (высшей) скорости, мин^-1......55–70

Потребляемый ток* на второй скорости, А, не более......5

* При напряжении 14 В, температуре окружающей среды (25±10) °С и моменте нагрузки на выходном валу 1,47 Н·м (0,15 кгс·м) в непрогретом состоянии.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Разъедините штекерные колодки электродвигателя и жгута проводов.

3. Снимите щетки с рычагами.

4. Снимите декоративные колпачки и отверните гайки осей рычагов.

5. Снимите пластмассовые накладки (кольца).

6. Отверните два болта крепления кронштейна стеклоочистителя к кузову.

7. Выньте стеклоочиститель.

Установите стеклоочиститель в обратном порядке, предварительно смазав трущиеся поверхности пальцев поводков и кривошипа пластичным смазочным материалом. При установке рычагов с щетками убедитесь, что положение поводков соответствует исходному положению стеклоочистителя.

В воздухонагнетателе автомобиля установлен электродвигатель 45.3730 постоянного тока с возбуждением от постоянных магнитов. Он приводит во вращение крыльчатку вентилятора воздухонагнетателя, насаженную на вал электродвигателя. Для изменения частоты вращения якоря электродвигателя в электрической схеме включения предусмотрен добавочный резистор 17.3729, установленный на щите передка автомобиля.

Номинальное напряжение, В.......12

Номинальная мощность, Вт.......90

Номинальная частота вращения, мин^-1.......4100

Потребляемая сила тока при моменте нагрузки (0,216±0,0216) Н·м и частоте вращения (4100±200) мин^-1, А, не более.......14

Порядок снятия и установки электродвигателя см. «Снятие и установка воздухонагнетателя».

Рис. 7.50. Электродвигатель вентилятора системы охлаждения двигателя: 1 – корпус электродвигателя; 2 – грязезащитное кольцо; 3 – держатель магнитов; 4 – якорь электродвигателя; 5 – крышка; 6 – щеткодержатель; 7 – войлочное кольцо; 8 – втулка; 9 – коллектор; 10 – щетка; 11 – кожух; 12 – магнит; 13 – шариковый подшипник

На автомобиле установлен электродвигатель МЭ 272 (рис. 7.50) постоянного тока, предназначенный для привода вентилятора системы охлаждения двигателя.

Электродвигатель включается датчиком типа ТМ 108 в бачке радиатора через реле типа 113.3747, установленное в блоке предохранителей и реле. Температура замыкания контактов датчика (99±3) °С, размыкания – (94±4) °С.

Электродвигатель неремонтопригоден, и в случае любой неисправности его заменяют.

Номинальное напряжение, В.......12

Номинальная мощность при частоте вращения 1600 мин^-1, Вт.......110

Номинальная частота вращения, мин^-1.......2600 ±²⁰⁰₁₀₀

Потребляемая сила тока при номинальной мощности, А, не более.......14

Пусковой момент, Н·м (кгс·м), не менее.......1,27 (0,13)

Направление вращения.......правое

Снятие и установка электродвигателя вентилятора системы охлаждения см. «Система охлаждения».

Для предотвращения запотевания и обледенения закаленное стекло, установленное в двери задка, выполнено с электрообогревом.

Номинальное напряжение, В.......12

Потребляемый ток, А.......8–10

Возможными дефектами электрообогреваемого стекла являются отрыв штекеров и разрушение электронагревательных элементов на стекле.

1. Оторванные штекера припаяйте маломощным электрическим паяльником обычным припоем с малым содержанием олова. Крепление припаянных штекеров к шинам должно выдерживать нагрузку 80+5 Н (8+0,5 кгс), прикладываемую к центру припаянной части клеммы в направлении, перпендикулярном поверхности стекла, в течение 5 с.

2. Обрывы элементов обогрева определите с помощью пробника-испытателя типа «TEST» (или другого типа), снабженного электрической лампой. Для этого подсоедините два провода прибора с помощью зажимов к токоприемным шинам или штекерам системы электрообогрева. При отсутствии показания прибора третий контактный провод передвиньте поперек каждого нагревательного элемента по центру стекла. Загоревшаяся лампочка указывает на обрыв в системе электрообогрева.

1. Проверяйте и регулируйте свет фар на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.

2. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

3. Установите автомобиль на ровную горизонтальную площадку перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рисунке 7.51. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Замерьте высоту центров фар до пола. Это будет расстояние h на экране.

Рис. 7.52. Электромеханический корректор фар: 1 – прокладка; 2 – электропривод фар; 3 – блок управления корректора; 4 – гайки (с шестигранником или с выемками под ключ); 5 – ручка корректора; 6 – шкала; 7 – панель приборов

4. Если расположение световых пятен на экране не соответствует рисунку, откройте капот и отрегулируйте винтами ручной регулировки пучка света 1 (рис. 7.52) в горизонтальной плоскости и 4 в вертикальной плоскости положение светового пятна для каждой фары на экране. Положение светового пятна регулируйте для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

Рис. 7.51. Регулировка света фар

5. Свет фар считают отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 4 (см. рис. 7.51), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Электромеханический корректор света фар предназначен для регулировки пучка света света фар в зависимости от нагрузки автомобиля.

Он состоит из блока управления 3 (рис. 7.52), двух электроприводов, установленных через прокладки 1 на правой и левой фарах, и соединительных проводов.

Установка ручки управления 5 в положения 1–3 на шкале 6 обеспечивает срабатывание электроприводов 2, которые своей шаровой головкой на конце штоков воздействуют на фары, поворачивая их на определенный угол. Электроприводы 2 и блок управления 3 ремонту не подлежат, при повреждении их следует заменить на новые.

Электроприводы снимают, немного поворачивая и стягивая их с фиксаторов.

Проверка работы корректора осуществляется на стенде БИ7714-4130.

Номинальная нагрузка на шток, которую прикладывают вдоль оси штока, составляет 40 Н, максимальная нагрузка – 80 Н.

Время перемещения штока электропривода из одного крайнего положения в другое должно составлять не более 20 с.

Ток, потребляемый электроприводом без перемещения штоков, должен составлять не более 50 мА, а при  перемещения штоков (рабочий режим) – не более 1 А.

При зафиксированном штоке электропривод должен сохранять работоспособность в течение 5 мин. Наработка на отказ составляет не менее 20 000 циклов.

Кроме того, на автомобилях Иж-2126 изменено расположение динамиков 2 (рис. 7.52): ранее их устанавливали в кронштейнах задней полки багажника, сейчас с помощью винтов 4 закрепляют в передних дверях.

Рис. 7.53. Регулировочные винты и лампы фар: 1 – винт ручной регулировки пучка света в горизонтальной плоскости; 2 – лампа головного света; 3 – пружинная защелка; 4 – винт ручной регулировки пучка света на вертикальной плоскости; 5 – колодка; 6 – защитный кожух; 7 – патрон лампы габаритного света

1. Поверните защитный кожух 6 (см. рис. 7.53), закрывающий корпус фары со стороны моторного отсека, против часовой стрелки до упора и снимите его.

2. Отсоедините колодку 5 от штекеров лампы.

3. Выведите из зацепления с пазами рефлектора усики пружинной защелки 3 держателя лампы.

4. Выньте лампу.

ПРЕДУПРЕЖДЕНИЕ При замене лампы головного света соблюдайте осторожность и не касайтесь пальцами стекла лампы, чтобы на ней не осталось жировых следов. Если такие следы на лампе есть, то удалите их тканью, смоченной спиртом. Это необходимо сделать потому, что в фарах применены галогенные лампы, у которых колба нагревается до высоких температур, и жировые следы приведут к потемнению колбы и быстрому выходу лампы из строя.

5. Установите новую лампу в обратном порядке.

6. Для замены лампы габаритного света выньте патрон 7 из резиновой втулки, потянув его на себя. Затем, аккуратно нажав на колбу лампы, поверните ее против часовой стрелки и выньте лампу из патрона. Установите новую лампу в обратном порядке.

1. Откройте капот, поверните патрон с лампой переднего указателя поворота против часовой стрелки до упора и выньте его из гнезда. Выньте лампу из патрона. Установите новую лампу в обратном порядке.

2. Для замены лампы в заднем фонаре снимите крышку фонаря со стороны багажного отделения. Затем, отжав пальцем два упругих элемента, расположенных в нижней части крышки в специальных углублениях, выньте патрон с лампой. Замените лампу и установите патрон и крышку в обратной последовательности.

1. Снимите защитный кожух переднего крыла (см. «Ремонт каркаса и навесных узлов» кузова).

2. Выньте из фонаря со стороны ниши колеса патрон с лампой в сборе, предварительно сняв защитный колпачок.

3. Выньте лампу из патрона.

4. Установите новую лампу в обратном порядке.

Рис. 7.54. Установка фонарей освещения номерного знака: 1 – фонарь освещения номерного знака; 2 – номерной знак; 3 – накладка двери задка; 4 – винт 5x22; 5 – болт с гайкой М6; 6 – схема подключения ламп фонарей; 7 – винт 4x16

Освещение номерного знака осуществляется от двух фонарей 1 (рис. 7.54), установленных в накладке 3 двери задка. Для замены ламп фонарей освещения номерного знака отверните винты 7, снимите рассеиватель фонаря и замените лампу на исправную.

Рис. 7.55. Плафон освещения багажного отделения: 1 – рассеиватель; 2 – клавиша выключателя; 3 – лампа; 4 – зацеп неподвижный; 5 – держатель пружинный

Плафон освещения салона установлен в средней части обивки потолка. Плафон освещения багажника по конструкции такой же, как плафон освещения салона, и установлен в задней части обивки потолка. Для замены неисправной лампы аккуратно по центру на боковой стороне плафона, противоположного выключателю, вставьте отвертку в паз на рассеивателе плафона, слегка отожмите плафон, преодолевая сопротивление пружинного держателя 5 (рис. 7.55), выньте его из гнезда. Выньте лампу. Установите новую лампу в обратном порядке.

1. Откройте дверцу вещевого ящика.

2. Вставьте отвертку под держатель фонаря и, аккуратно отжав, выньте держатель из гнезда.

3. Отжав зацепы, выньте фонарь из держателя.

4. Нажав на зацеп рассеивателя, выведите основание фонаря из зацепления с рассеивателем.

5. Выньте лампу.

6. Установите новую лампу в обратном порядке.

На автомобиле установлен безрупорный шумовой звуковой сигнал типа 20.3721, состоящий из электромагнитной катушки с сердечником и подвижного якоря с прикрепленной к нему мембраной.

Когда ток протекает по катушке, якорь притягивается к сердечнику и мембрана прогибается. Одновременно происходит размыкание контактов, катушка электромагнита обесточивается, якорь под действием упругой силы мембраны возвращается в исходное положение, замыкая контакты прерывателя. Поскольку этот процесс периодический, возникают колебания мембраны. От частоты колебаний зависит высота тона.

Звуковые сигналы характеризуются уровнем звукового давления (в децибелах) и спектральным составом звука.

У сигнала 20.3721 уровень звукового давления 105–118 дБ, основная частота возбуждающих колебаний (420±30) Гц, потребляемый ток не более 5 А, масса не более 0,33 кг.

Для исключения влияния массы автомобиля на издаваемый звук сигнал закрепляют на специальной рессоре.

Регулярно очищайте звуковой сигнал от загрязнения и проверяйте состояние электрических соединений.

При появлении хрипа и снижении громкости звука отрегулируйте силу звука сигнала. Регулируйте сигнал поворотом (не более чем на один оборот) винта, расположенного на его задней стенке. При этом изменяется зазор между контактами прерывателя. Проверяйте сигнал, подключив его через амперметр к аккумуляторной батарее. Звучание сигнала должно быть громким, без дребезжания, а сила потребляемого тока не должна превышать 5 А.

Тон звука, громкость сигнала и сила потребляемого тока зависят от величины воздушного зазора между якорем и сердечником, который обеспечивается подбором прокладок между корпусом и мембраной, а также от величины зазора между контактами. Для зачистки контактов прерывателя разберите сигнал. При его сборке важно сохранить первоначальный зазор между якорем и сердечником электромагнита. Поэтому прокладку между корпусом сигнала и мембраной рекомендуется не заменять, надо только очистить ее от пыли и грязи.
