Руководство по ремонту Иж Ода () 1991-2005 г.в.
2.1. Двигатель модели 331
2.1.1 Двигатель модели 331
2.1. Двигатель модели 331Технические характеристики автомобилей Особенности конструкции Снятие и установка двигателя (силового агрегата) Разборка и сборка Ремонт узлов и деталей двигателя Головка блока цилиндров Стендовые испытания двигателя Проверка двигателя на автомобиле ...
2.1.2 Возможные неисправности двигателя мод. 331, их причины и способы устранения
2.1.1. Возможные неисправности двигателя мод. 331, их причины и способы устранения
...2.1.3 Особенности конструкции
2.1.2. Особенности конструкцииДвигатель рядный, верхнеклапанный, четырехцилиндровый, четырехтактный, карбюраторный.
Рис. 2.1. Продольный разрез двигателя мод. 331: 1 – звездочка ведомая распределительного вала; 2 – крышка головки блока; 3 – прокладка крышки головки блока; 4 – головка блока; 5 – гильза цилиндров; 6 – картер сцепления; 7 – кожух; 8 – соединительная пластина; 9 – подшипник выключения сцепления; 10 – нажимная диафрагменная пружина; 11 – нажимной диск; 12 – маховик; 13 – ведомый диск сце...2.1.4 Снятие и установка двигателя (силового агрегата)
2.1.3. Снятие и установка двигателя (силового агрегата)Снятие 1. Установите автомобиль над смотровой канавой или на подъемник так, чтобы двигатель находился под талью или другим грузоподъемным устройством, затормозите автомобиль стояночным тормозом, установите упоры под колеса. 2. Снимите капот. 3. Слейте жидкость из системы охлаждения и масло из картеров двигателя и коробки передач. 4. Снимите аккумуляторную батарею. 5. Снимите радиатор системы охлаждения в сборе с кожухом вентилятора и электровенти...
2.1.5 Разборка и сборка
2.1.4. Разборка и сборкаПеред разборкой очистите и промойте двигатель. Разбирайте двигатель в следующем порядке:
1. Снимите с блока цилиндров кронштейны передней подвески двигателя и установите двигатель на монтажный стенд.
2. Снимите с двигателя карбюратор, распределитель зажигания, провода высокого напряжения, выверните свечи зажигания и датчики температуры охлаждающей жидкости и давления масла.
3. Снимите ремень привода генератора и водяного насоса.
4. Снимите генератор.
Разборка двигателя
1. Отверните д...2.1.6 Ремонт узлов и деталей двигателя
2.1.5. Ремонт узлов и деталей двигателяБлок цилиндров и гильзы
Основные размеры блока цилиндров и гильз приведены в табл. 2.1.
Герметичность стенок рубашки охлаждения и масляных магистралей проверяют на специальных стендах. Для проверки герметичности рубашки охлаждения заглушите все выходные отверстия рубашки в блоке, опустите блок в ванну с водой и подайте в каналы рубашки сжатый воздух под давлением 150 кПа (1,5 кгс/см2) в течение 15 с. Утечка воздуха, определяемая по выходящим пузырям, не допускается.
Д...2.1.7 Головка блока цилиндров

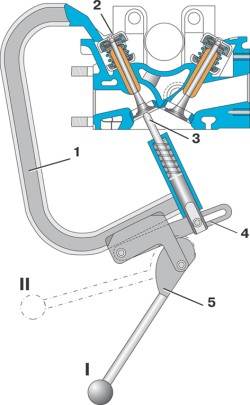

2.1.6. Головка блока цилиндровСнятие и установка головки блока цилиндров без снятия двигателя с автомобиля
Головку блока цилиндров снимают, когда требуется устранить неисправность только в ней.
1. Слейте охлаждающую жидкость.
2. Отсоедините подводящий шланг радиатора от крышки гнезда термостата.
3. Отсоедините от угольника гнезда термостата шланг, идущий к подводящему патрубку водяного насоса.
4. Отсоедините шланги от штуцеров карбюратора.
5. Отсоедините от карбюратора трос привода дроссельных заслонок и тя...2.1.8 Стендовые испытания двигателя
2.1.7. Стендовые испытания двигателяОтремонтированный двигатель испытывают (обкатывают) на стенде без нагрузки по следующему циклу: (1100±200) мин-1 – 5 мин; (1900±200) мин-1 – 5 мин; (2600±200) мин-1 – 10 мин. Во время обкатки отремонтированного двигателя не доводите его работу до максимального режима. При испытаниях на стенде проверяют: нет ли течи воды или топлива из соединений и через прокладки; давление масла; частоту вращения на холостом ходу; нет ли отклонений в работе двигателя. Если обнаружен...
2.1.9 Проверка двигателя на автомобиле
2.1.8. Проверка двигателя на автомобилеПосле установки двигателя на автомобиль тщательно проверьте правильность монтажа. Пустите двигатель, дайте ему поработать некоторое время, а затем проверьте: нет ли подтекания охлаждающей жидкости и топлива в соединениях трубопроводов. При необходимости подтяните соединения; нет ли подтекания масла; обеспечивают ли тросы приводов дроссельных и воздушной заслонок карбюратора их полное открытие и закрытие. При необходимости отрегулируйте привод; достаточно ли натяну...
