6.1.8.4 Главный цилиндр выключения сцепления

6.1.8.4. Главный цилиндр выключения сцепления

ОБЩИЕ СВЕДЕНИЯ

Главный цилиндр выключения сцепления и регулировка педали

1 – толкатель

2 – с круиз-контролем

3 – без круиз-контроля

4 – выключатель

5 – регулировочный болт

6 – перегородка моторного отсека

7 – высота педали

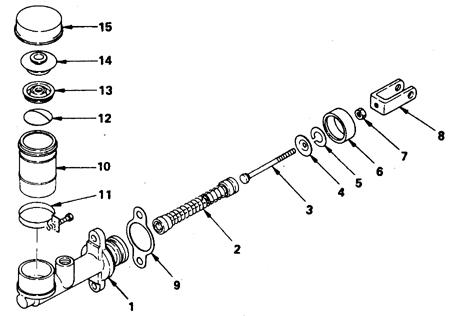

Детали главного цилиндра выключения сцепления

1 – цилиндр
2 – поршень
3 – толкатель
4 – тарелка
5 – кольцо
6 – чехол
7 – гайка
8 – вилка

9 – прокладка
10 – бачок
11 – хомут
12 – поплавок
13 – прокладка
14 – пробка
15 – крышка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Работая под автомобилем, отсоедините шток цилиндра от педали.

3. Отверните трубку гидропривода, удерживая разводным ключом.

4. Отверните болты и снимите цилиндр с перегородки моторного отсека.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите цилиндр на перегородку моторного отсека, заверните болты.

2. Заверните трубку гидропривода.

3. Присоедините шток цилиндра к педали.

4. Удалите воздух из гидропривода. Для этого залейте в питательный бачок тормозную жидкость DOT 3 и закройте бачок пробкой. Отверните штуцер на рабочем цилиндре. Попросив помощника медленно нажимайте на педаль сцепления, наблюдайте за жидкостью, вытекающей из штуцера. Когда начнет вытекать чистая жидкость заверните штуцер. Отверните штуцер и попросите помощника нажать на педаль до отказа и удерживать. Заверните штуцер, отпустите педаль. Во время процедуры следите за уровнем жидкости в бачке, не допуская полного опустошения. Повторите процедуру пока в жидкости не перестанут наблюдаться пузырьки воздуха. Выполнив такие же действия, удалите воздух из демпфирующего клапана (если предусмотрен).

5. Соедините батарею с массой и проверьте работу сцепления.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите главный цилиндр (см. выше).

2. Отверните гайку и снимите с толкателя вилку.

3. Достаньте стопорное кольцо, снимите чехол и толкатель.

4. Достаньте поршень с помощью сжатого воздуха.

5. Снимите хомут и питательный бачок.

6. Промойте детали в денатурате и просушите сжатым воздухом.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите питательный бачок.

2. Смажьте поршень и цилиндр тормозной жидкостью и установите поршень.

3. Установите толкатель, чехол и кольцо.

4. Установите на толкатель вилку.

5. Установите главный цилиндр (см. выше).
