Руководство по ремонту ВАЗ 2170 (Приора) 2004+ г.в.
5.17. Система охлаждения
5.17.1 Система охлаждения
5.17. Система охлажденияОсобенности конструкции Возможные неисправности системы охлаждения, их причины и способы устранения Замена расширительного бачка Снятие и установка электровентилятора радиатора с кожухом Замена радиатора системы охлаждения Замена водяного насоса Замена термостата ...
5.17.2 Особенности конструкции
5.17.1. Особенности конструкцииСистема охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.
Рис. 5.16. Расположение элементов системы охлаждения: 1 – расширительный бачок; 2 – шланги отопителя; 3 – термостат; 4 – датчик указателя температуры охлаждающей жидкости (на фото не виден, расположен под термостатом...5.17.3 Возможные неисправности системы охлаждения, их причины и способы устранения

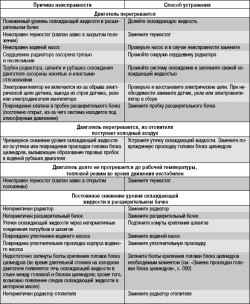

5.17.2. Возможные неисправности системы охлаждения, их причины и способы устранения...5.17.4 Замена расширительного бачка
5.17.3. Замена расширительного бачкаВам потребуется отвертка с крестообразным лезвием.
1. Снимите пробку с расширительного бачка. Отверните пробку сливного отверстия внизу правого бачка радиатора и слейте из него жидкость (см. «Замена охлаждающей жидкости», ). Заверните пробку сливного отверстия.
Примечание
При сливе охлаждающей жидкости из радиатора также сольется практически вся жидкость из расширительного бачка.
2. Ослабьте затяжку хомута крепления пароотводящего шланга радиатора ...5.17.5 Снятие и установка электровентилятора радиатора с кожухом
5.17.4. Снятие и установка электровентилятора радиатора с кожухомЭлектровентилятор радиатора системы охлаждения снимают для замены его электродвигателя и перед снятием радиатора, так как электровентилятор этому препятствует.
Вам потребуется ключ «на 10» (удобнее торцовая головка).
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»), так как его воздухозаборная труба препятствует снятию электровентилятора.
3. О...5.17.6 Замена радиатора системы охлаждения
5.17.5. Замена радиатора системы охлажденияРадиатор подлежит замене при обнаружении течи из него охлаждающей жидкости.
В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.
Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.
1. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
2. Снимите электровентилятор радиатора (см. «Снятие и установка электровентилятора радиатора с ...5.17.7 Замена водяного насоса
5.17.6. Замена водяного насосаОсновными дефектами водяного насоса являются течь из него охлаждающей жидкости и износ подшипника (определяется по повышенному шуму при работе). Ремонт водяного насоса, как правило, к желаемому результату не приводит, поэтому рекомендуется заменять насос в сборе.
Вам потребуются: все инструменты, необходимые для снятия ремня привода распределительного вала и натяжного ролика, ключи «на 10», «на 17», шестигранный ключ «на 5», две отвертки.
1. Отсоедините провод от клеммы «минус»...5.17.8 Замена термостата
5.17.7. Замена термостатаНеобходимость в снятии термостата и его замене может возникнуть при нестабильном температурном режиме двигателя: перегреве или недостаточном прогреве. В этом случае полностью сливать охлаждающую жидкость не требуется.
Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет 85–92 °С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат...
