Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.

8.12. Контрольные приборы



8.12.1 Контрольные приборы


8.12. Контрольные приборыВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЭЛЕКТРОДВИГАТЕЛЯ ОТОПИТЕЛЯ, ИХ ПРИЧИНЫ И МЕТОДЫ УСТРАНЕНИЯ Снятие комбинации  приборов Методика поиска  неисправностей приборов ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОНТРОЛЬНЫХ ПРИБОРОВ, ИХ ПРИЧИНЫ И МЕТОДЫ УСТРАНЕНИЯ Проверка приборов Проверка датчиков контрольных приборов Рис. 8–42. Схема включения контрольных приборов: 1 — датчик контрольной лампы давления масла; 2 — датчик указателя температуры охлаждающей жидкости; 3 — монтажный блок; 4 — датчик ...

8.12.2 Возможные неисправности электродвигателя отопителя, их причины и методы устранения


8.12.1. Возможные неисправности электродвигателя отопителя, их причины и методы устранения Причина неисправности Метод устранения Электродвигатель не работает 1. Повреждены провода или окислились соединения проводов 1. Проверьте и восстановите соединения. Замените поврежденные провода 2. Перегорел предохранитель 1 в монтажном блоке 2. Замените предохранитель 3. Поврежден переключатель отопителя - напряжение не подается на выхо...

8.12.3 Снятие комбинации приборов


8.12.2. Снятие комбинации приборовДля снятия комбинации приборов необходимо сначала снять щиток приборов, т.к. комбинация прикреплена к нему сзади шестью винтами (двумя вверху, двумя снизу и одним по бокам). Щиток приборов крепится к панели приборов слева с помощью выступа, которым зацеплен за край гнезда панели приборов, а справа — болтом, расположенным под табло символа обогрева ветрового стекла. Комбинацию приборов снимайте в следующем порядке: — снимите рукоятки с рычагов управления отопителем, для че...

8.12.4 Методика поиска неисправностей приборов


8.12.3. Методика поиска неисправностей приборовУказатель температуры  охлаждающей жидкости Когда стрелка указателя находится постоянно в начале шкалы, то при включенном зажигании отсоедините провод от датчика указателя и соедините наконечник провода с массой. Рис. 8—44. Схема соединений комбинации приборов (вид сзади): 1 — указатель уровня топлива с контрольной лампой резерва; 2 — лампа освещения комбинации приборов; 3 — спидометр; 4 — контрольная лампа воздушной заслонки карбюратора; 5 — конт...

8.12.5 Возможные неисправности контрольных приборов, их причины и методы устранения


8.12.4. Возможные неисправности контрольных приборов, их причины и методы устранения Причина неисправности Метод устранения Постоянно перегорает предохранитель приборов Пробит диод защиты приборов Замените поврежденный диод Стрелка указателя температуры охлаждающей жидкости постоянно находится в начале шкалы 1. Поврежден прибор 1. Замените прибор или комбинацию приборов 2. Неисправен датчик прибора 2. Замените д...

8.12.6 Проверка приборов


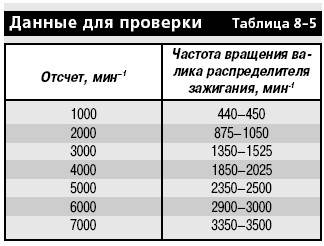

8.12.5. Проверка приборовУказатель температуры  охлаждающей жидкости Прибор действует вместе с датчиком ТМ-106. При сопротивлении датчика 1000–5000 Ом, стрелка должна находиться в начале шкалы, а при сопротивлении 98–100 Ом — в начале красного участка (при температуре 20°С). Указатель уровня топлива Прибор применяется совместно с датчиком БМ-150, который устанавливается в топливном баке. Этим датчиком также включается контрольная лампа резерва топлива, когда в баке осталось 4–6,5 л бензина. При сопрот...

8.12.7 Проверка датчиков контрольных приборов


8.12.6. Проверка датчиков контрольных приборовДатчик указателя  уровня топлива Тип датчика БМ-150. Он устанавливается в топливном баке и крепится к нему винтами. Датчик имеет переменный резистор из нихромовой проволоки. Подвижный контакт резистора управляется рычагом с поплавком. На коротком конце этого рычага находится также подвижный контакт, включающий контрольную лампу резерва топлива, если в баке осталось 4–6,5 л бензина. При пустом баке сопротивление датчика должно быть 315–345 Ом, с баком, напо...
