Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.

9.7.1 Сиденья

---

9.7. СиденьяСнятие и установка Разборка и сборка механизмов регулировки  передних сидений ...

9.7.2 Снятие и установка

---

9.7.1. Снятие и установка Рис. 9–21. Переднее сиденье: 1 — подушка; 2 — спинка; 3 — основание спинки; 4 — пружины; 5 — рамка основания подушки; 6 — рукоятка механизма передвижения; 7 — рукоятка механизма наклона спинки Переднее сиденье. Для снятия сиденья (рис. 9–21) передвиньте его до отказа назад, выверните винт и отверните гайку болта крепления направляющих к кронштейнам пола. Затем передвиньте сиденье до отказа вперед, выверните винты крепления направляющих к полу и снимите сиденье в сборе. ...

9.7.3 Разборка и сборка механизмов регулировки передних сидений

---

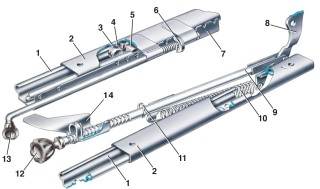

9.7.2. Разборка и сборка механизмов регулировки передних сиденийРазборку и сборку механизмов выполняйте на снятых сиденьях. Рис. 9–22. Механизмы регулировок переднего сиденья: 1 — направляющие салазок; 2 — ползуны салазок; 3 — ролик; 4 — резиновое кольцо ролика; 5 — ограничитель; 6 — защелка салазок; 7 — фиксатор внутренней направляющей салазок; 8 — усилитель спинки; 9 — тяга; 10 — пружина; 11 — шплинт; 12 — винтовая  тяга с рукояткой механизма наклона спинки; 13 — рукоятка защелки механизма п...
