Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
9.2. Автомобиль ВАЗ-2114-20
9.2.1 Автомобиль ВАЗ-2114-20
9.2. Автомобиль ВАЗ-2114-20Очиститель заднего стекла Задние фонари Кузов Автомобили ВАЗ-2114 отличаются от автомобилей ВАЗ-2115 в основном кузовом — кузов типа хэтчбек, несущей конструкции, пятидверный. ...
9.2.2 Очиститель заднего стекла
9.2.1. Очиститель заднего стекла

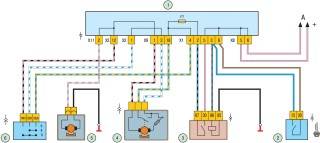

Рис. 9.50. Схема включения очистителя и омывателя заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – электродвигатель очистителя заднего стекла; 5 – электродвигатель омывателя заднего стекла; 6 – переключатель очистителя и омывателя заднего стекла; А — к источникам питания
Схема включения очистителя заднего стекла приведена на рис. 9.50.
Очиститель 4 и электродвигатель омывателя 5 включаются переключателем...9.2.3 Задние фонари
9.2.2. Задние фонари
Рис. 9.51. Задние фонари автомобилей ВАЗ-2115 и 2114 в сравнении: 1 – лампы указателей поворота; 2 – лампы габаритного света; 3 – лампы стоп-сигнала; 4 – лампы противотуманного света; 5 – лампы света заднего хода
На автомобилях ВАЗ-2114 устанавливаются задние фонари другой конструкции (рис. 9.51)....9.2.4 Кузов
9.2.3. Кузов
Рис. 9.52. Снятие двери задка: 1 – фиксатор двери задка; 2 и 4 – прокладки; 3 – петля; 5 – резьбовое отверстие; 6 – газонаполненный упор двери; 7 – буфер; 8 – фонарь освещения номерного знака; 9 – замок
Кузов автомобиля типа хэтчбек, несущей конструкции, пятидверный, цельнометаллический, сварной. Боковые двери с опускными стеклами. Дверь задка открывается вверх и фиксируется двумя газонаполненными упорами 6 (рис. 9.52). На двери задка установлен очиститель и омыватель заднего стекла...
