12.3.22 Передние сиденья

Передние сиденья

Детали установки подушки водительского сиденья (1 из 2)


1 — Подушка 2 — Управляющий клапан 3 — Пневматическая линия 4 — Штифты 5 — Хомуты	Х55/3 — Разъем электропроводки обогрева водительского сиденья Х55/4 — Разъем электропроводки обогрева пассажирского сиденья Стрелка — Разъем электропроводки

Детали установки подушки водительского сиденья (2 из 2)


6 — Штифты	7 — Обвязка

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код Н10) снимите соединительную колодку (Х55/3 или Х55/4) и отсоедините от нее контактный разъем (стрелка). Предварительно промаркировав, высвободите оба провода обогрева сиденья из кожуха разъема.
Отпустите оба кронштейна модуля управления.
На моделях соответствующей комплектации (код SM7 и SM/8) снимите контрольный клапан (2) и отсоедините пневматическую линию 3) многоконтурной регулировки.
Демонтируйте штифты (4).
Аккуратно поддев, снимите хомуты (5).
Прижав подушку (1) вниз и высвободите из направляющих штифты (6).
Снимите обвязку (7), приготовьте сменные бандажи.
Подав вперед, снимите подушку (1).
Установка производится в обратном порядке, - при установке штифтов (6) проследите за правильностью расположения пружин.

Задние сиденья

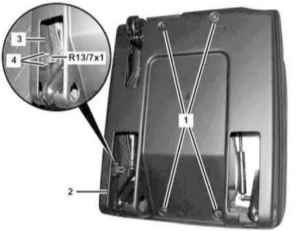

Детали установки подушки заднего сиденья (1 из 3)


1 — Винт крепления крышки 2 — Крышка 3 — Соединительная колодка	4 — Крепежные винты R13/7x1 — Разъем электропроводки обогрева правого сиденья

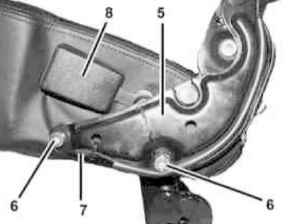

Детали установки подушки заднего сиденья (2 из 3)


5 — Кронштейн 6 — Крепежный винт	7 — Электропроводка обогрева 8 — Анкер ремня безопасности

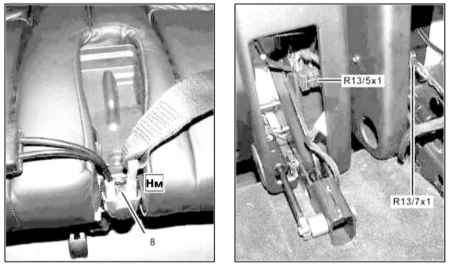

Детали установки подушки заднего сиденья (3 из 3)


R13/5x1 — Разъем электропроводки обогрева левого сиденья	R13/7x1 — Разъем электропроводки обогрева правого сиденья

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите заднее сиденье (см. Раздел Снятие и установка сборок задних сидений) и демонтируйте с него спинку (см. Раздел Снятие и установка спинок сидений).
Уложите сборку сиденья на подходящую опору, крышкой вверх.
На моделях соответствующей комплектации (код Н11) снимите с крышки (2) соединительную колодку (3) нагревательного элемента, выверните винты (4) и отсоедините разъем (R13/5x1 или R13/7x1).
Выверните крепежные винты и снимите крышку (2).
Выверните винты (6) и снимите кронштейн (5), - на моделях соответствующей комплектации (код Н11) отпустите обвязку, высвободите из подушки электропроводку (7) и снимите ее вместе с кронштейном.
Снимите анкерный узел/узлы (8) заднего ремня(ей) безопасности.
Установка производится в обратном порядке.
