12.2. Наружное оборудование и кузовные элементы
12.2. Наружное оборудование и кузовные элементы
Снятие установка рычагов стеклоочистителей
Ветровое стекло

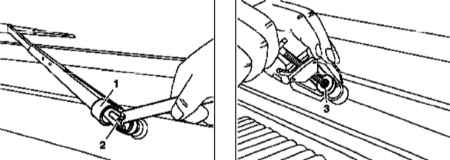

Снятие рычага очистителя ветрового стекла
1 — Крышка
2 — Гайка
3 — Рычаг
ПОРЯДОК ВЫПОЛНЕНИЯ
Во избежание самопроизвольного срабатывания стеклоочистителей по сигналу датчика дождя извлеките ключ из замка зажигания.
Удостоверьтесь, что щетки остановлены в парковочном положении (горизонтально, вплотную к нижнему краю ветрового стекла).
Сложив, снимите ...
12.2.1. Снятие установка рычагов стеклоочистителей
Снятие установка рычагов стеклоочистителей
Ветровое стекло
Снятие рычага очистителя ветрового стекла
1 — Крышка
2 — Гайка
3 — Рычаг
ПОРЯДОК ВЫПОЛНЕНИЯ
Во избежание самопроизвольного срабатывания стеклоочистителей по сигналу датчика дождя извлеките ключ из замка зажигания.
Удостоверьтесь, что щетки остановлены в парковочном положении (горизонтально, вплотную к нижнему краю ветрового стекла).
Сложив, сними...
12.2.2. Снятие привода передних стеклоочистителей
Детали установки привода передних стеклоочистителей
1 — Гайки
2 — Пыльник
3 — Шайба
4 — Уплотнительная шайба
5 — Кривошип
6 — Тяга
7 — Шпиндели
ПОРЯДОК ВЫПОЛНЕНИЯ
Извлеките ключ из замка зажигания.
Снимите панель приборов (см. Раздел Снятие и установка панели приборов).
Пометьте установочное положение тяги (6), затем подденьте ее и отделите от кривошипа (5).
Снимите рычаги обоих стеклоочистителей (см. Раздел Снят...
12.2.3. Снятие и установка капотаПеревод капота в вертикальное положение
Перевод капота в вертикальное положение
1 — Рычаг отпускания защелки
2 — Страховочный крюк
3 — Держатель
4 — Газонаполненный упор
ПОРЯДОК ВЫПОЛНЕНИЯ
Потянув за рычаг (1) слева под панелью приборов, отпустите защелку замка капота, - капот приоткроется на длину стопорного крюка (2).
Обойдите автомобиль спереди, слегка приподнимите капот и, освободив стопорный крюк (2), полностью поднимите кр...
12.2.4. Снятие и установка замка капота
...
12.2.5. Снятие и установка приводного троса отпускания защелки замка капота

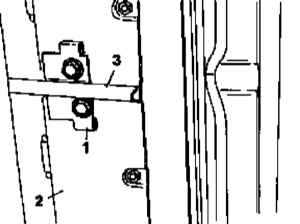

Детали установки троса привода отпускания защелки замка капота
(1 из 2)
1 — Рычаг отпускания защелки
2 — Болт
3 — Приводной трос
Детали установки троса привода отпускания защелки замка капота
(2 из 2)
ПОРЯДОК ВЫПОЛНЕНИЯ
Откройте капот и снимите сборку его замка (см. Раздел Снятие и установка замка капота).
Отыщите приводной трос (3) на брызговике крыла.
...
12.2.6. Снятие и установка передней решетки
Детали установки передней решетки
1 — Крепежные гайки
2 — Передняя решетка
3 — Крепежные фиксаторы
4 — Шланг
5 — Раздающий штуцер
6 — Сопло
7 — Хомут
ПОРЯДОК ВЫПОЛНЕНИЯ
Откройте капот.
Отдайте крепежные гайки (1)/винты.
Сдвиньте решетку (2) в сторону, извлеките фиксаторы (3), затем отпустите противоположную сторону и откиньте решетку вперед.
Пережмите шланг (4) на раздающем штуцере (5), затем ...
12.2.7. Снятие и установка крышек блок-фар
Детали установки крышки блок-фары
1 — Болт
2 — Крышка
3 — Направляющие
4 — Шланг фароомывателя
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите переднюю решетку (см. Раздел Снятие и установка передней решетки).
Выверните винты (1).
Аккуратно отожмите крышку (2) вверх, высвобождая из направляющих (3) и снимите ее с автомобиля.
...
12.2.8. Снятие и установка пыльника двигательного отсека комплектации AMG
Детали установки нижнего пыльника двигательного отсека на моделях комплектации AMG
1 — Пыльник
2, 3 — Винты
4 — Монтажная скоба
ПОРЯДОК ВЫПОЛНЕНИЯ
Поддомкратьте автомобиль и установите его на подпорки.
Выверните крепежные винты (2), в случае пыльника оригинальной конструкции отпустите фиксаторы.
Выверните винты (3), - пыльник оригинальной конструкции останется н...
12.2.9. Снятие и установка боковых ступеней

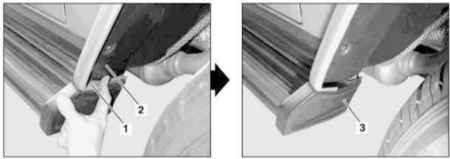

Детали крепления передней части боковой ступени
1 — Верхний винт
2 — Локер
3 — Передний винт
Детали крепления боковой ступени (на примере модели с колесной базой 2850 мм)
4 — Ступень
Стрелки — Опоры
ПОРЯДОК ВЫПОЛНЕНИЯ
Отжав локер (2), выверните верхний винт (1).
Выверните винт (3).
Отдав крепежные гайки (по 2 штуки), снимите нижние опоры (стрелки) ступени (4).
Снимите ступ...
12.2.10. Снятие и установка бамперовПередний бампер
Детали установки переднего бампера
1 — Болты
2 — Бампер
4 — Охладитель ATF
В14x1 — Разъем датчика температуры наружного воздуха
ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях соответствующей комплектации (463.246) снимите нижний пыльник двигательного отсека (см. Раздел Снятие и установка пыльника двигательного отсека комплектации AMG).
При помощи ассистента снимите защиту картера.
Снимите проти...
12.2.11. Снятие и установка дверных зеркал заднего вида

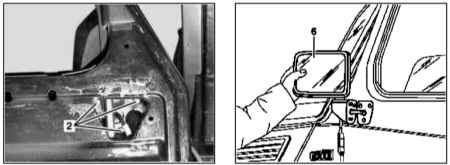

Детали установки дверного зеркала заднего вида
2 — Болты
6 — Зеркало
Электропроводка дверного зеркала заднего вида
1 — Фиксатор
3 — Жгут электропроводки
Х141 — Разъем электропроводки левого зеркала
Х141/1 — Разъем электропроводки правого зеркала
ПОРЯДОК ВЫПОЛНЕНИЯ
Опустите дверное стекло.
Снимите панель внутренней обивки двери и пленочное изоляционное покрытие (см. Раздел Снятие и установка внут...
12.2.12. Снятие и установка резервуара жидкости омывания стекол
Детали установки резервуара омывающей жидкости (кроме моделей 463.323) (1 из 2)
1 — Расширительный бачок системы охлаждения
3 — Гайка
4 — Заливная горловина
9 — Крепежные болты
Детали установки резервуара омывающей жидкости (кроме моделей 463.323)
(2 из 2)
2 — Локер
5, 7 — Шланги
6 — Хомут
8 — Резервуар омывающей жидкости
М5/1 — Насос омывания ветрового стекла
М5/2 — Насос фароомывателей
М5/3 — Насос омывания...
12.2.13. Снятие и установка держателя запасного колеса
Детали установки наружного держателя запасного колеса
1 — Кожух запаски
2 — Опорный кронштейн
3 — Болты
4 — Дистанционные втулки
5 — Резиновые уплотнительные элементы
А — Модели без фаркопа
В — Модели с фаркопом
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите запасное колесо.
Выверните крепежные болты (3) и снимите опорный кронштейн (2).
Установка производится в обратном порядке. Поврежденные резиновые упло...
12.2.14. Снятие и установка локеров защиты колесных арок
Детали установки локера защиты колесной арки, - стрелками показаны места вворачивания саморезов
ПОРЯДОК ВЫПОЛНЕНИЯ
Выверните саморезы (стрелки) и аккуратно извлеките локер из колесной арки.
Установка производится в обратном порядке, - перед вворачиванием саморезов замените поврежденные пластмассовые анкеры.
...
12.2.15. Снятие и установка панелей наружной отделки стоек А

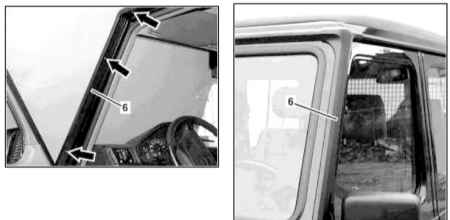

Детали установки панелей наружной отделки стойки А
6 — Отделочные панели
Стрелки — Заклепки
ПОРЯДОК ВЫПОЛНЕНИЯ
Высверлите заклепки (стрелки) и снимите отделочные панели (6).
Установка производится в обратном порядке, головки заклепок следует закрасить в цвет кузова.
...
12.2.16. Снятие и установка передних крыльев
...
12.2.17. Снятие, установка и регулировка дверейПередние двери
Снятие и установка
Дверь в сборе
Детали подключения бокового повторителя указателя поворота
1 — Разъем электропроводки
Е22/1 — Левый боковой повторитель
Е22/2 — Правый боковой повторитель
Местоположение разъема жгута электропроводки водительской двери
2 — Ковровое покрытие
3 — Соединительная колодка выравнивания потенциала заземления
Х35/41 — Разъем электропроводки водительской двери
Х35/42 — Разъем электроп...
12.2.18. Снятие и установка газонаполненного упора двери задка (модели Универсал)
Детали установки газонаполненного упора двери задка (модели Универсал)
1 — Резиновая проходная втулка
2 — Винты
3 — Монтажный фланец
4 — Газонаполненный упор
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите панель внутренней обивки (см. Раздел Снятие и установка внутренней обивки дверных сборок).
Снимите резиновую проходную втулку (4).
Выверните винты (2) крепления монтажного фланца (3).
Снимите насадку...
12.2.19. Снятие и установка наружных дверных ручекПередние двери
Детали установки наружной ручки передней двери
1 — Изоляционная пленка
2, 3 — Болты
4 — Ручка
5, 6 — Уплотнительные элементы
А — Контрольный размер
ПОРЯДОК ВЫПОЛНЕНИЯ
Выверните болт (3) крепления ручки (4) к замковой сборке.
Снимите внутреннюю обивку и пленочное изоляционное покрытие (1) (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденную пленку следует заменить.
Выверн...
12.2.20. Снятие и установка внутренних дверных ручекПередние двери
Детали установки внутренней ручки передней двери
1 — Заглушка
2 — Болт
9 — Приводной трос (Боуден)
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите заглушку (1), выверните болт (2), отпустите фиксаторы, отсоедините приводной трос (9) и снимите ручку.
Установка производится в обратном порядке.
Задние двери
Детали установки внутренней ручки задней двери
1 — Заглушка
2 — Болт
9 — Приводной трос
...
12.2.21. Снятие и установка дверных замковПередние двери
Детали установки замка передней двери (1 из 4)
1 — Крышка
Детали установки замка передней двери (2 из 4)
2 — Приводная тяга
3 — Тяга внутренней ручки
4 — Тяга единого замка
Детали установки замка передней двери (3 из 4)
5 — Болты
М14/6 — Активатор единого замка (левая дверь)
Детали установки замка передней двери (4 из 4)
7 — Крепежные винты
8 — Замковая сборка
ПОР...
12.2.22. Снятие и установка защелок и запорных клиньев откидного борта
Детали установки защелки замка откидного борта на моделях Кабриолет
4 — Болт защелки
5 — Резьбовая пластина
6 — Крепежная гайка
7 — Приводная тяга
Детали установки запорного клина замка откидного борта на моделях Кабриолет
8 — Запорный клин
9 — Крепежный болт
10 — Упор
ПОРЯДОК ВЫПОЛНЕНИЯ
Откройте задний борт.
Откройте крышку инструментального отсека.
...
12.2.23. Снятие и установка внутренней обивки дверных сборокПередние двери
На примере водительской двери
Детали установки панели внутренней обивки передней двери (1 из 2)
1 — Обивочная панель
2 — Заглушки
3 — Рукоятка
4 — Внутренняя ручка двери
5 — Карман
6, 7 — Крепежные винты
8 — Отделочная панель
9 — Болты
10 — Направляющая войлочная вставка
Детали установки панели внутренней обивки передней двери (2 из 2)
10 — Разъемы
11 — Фиксаторы
S21/1 — Группа переключателей управлени...
12.2.24. Снятие и установка регуляторов дверных стеклоподъемниковПередние двери
Детали установки регулятора стеклоподъемника передней двери
1, 2, 5, 7 — Винты
3 — Направляющая
6 — Монтажная скоба
8 — Разъем электропроводки
М10/3 — Электромотор привода стеклоподъемника левой двери
М10/4 — Электромотор привода стеклоподъемника правой двери
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите панель внутренней обивки двери (см. Раздел Снятие и установка внутренней обивки дверных сборок).
...
12.2.25. Снятие и установка оконных рам дверных сборокПередние двери
Порядок снятия оконной рамы передней двери
1 — Резиновый уплотнитель
2 — Оконная рама
3 — Облицовочная рамка
4 — Болт
Стрелки — Крепежные винты
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите стекло дверного окна (см. Разделы Снятие и установка оконных рам дверных сборок и Снятие и установка элементов остекления кузова).
Высвободите из оконного проема резиновый уплотнитель (1), - в случае необходимости приготовьте смен...
12.2.26. Снятие и установка элементов остекления кузоваДверные стекла
Передние двери
Детали установки оконного стекла передней двери
1 — Крепежные винты
2 — Уплотнительный элемент
3 — Оконное стекло (подготовлено к извлечению)
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите внутреннюю обивку и изоляционную накладку двери (см. Раздел Снятие и установка внутренней обивки дверных сборок), - поврежденная накладка должна быть заменена.
Частично (примерно на половин...
12.2.27. Снятие и установка панели обивки крышки верхнего люка
Детали установки панели обивки верхнего люка
1 — Панель обивки
4 — Крышка люка
5 — Нижняя секция (посажена на фиксаторы)
Потребуется подходящий крюк для отпускания фиксаторов крепления панели.
...
12.2.28. Снятие и установка крышки верхнего люка
Детали установки крышки верхнего люка (1 из 2)
1 — Боковой полоз
2 — Крепежные гайки
4 — Крышка люка
5 — Крепежные винты
Детали установки крышки верхнего люка (2 из 2)
3 — Центрирующий стержень
4 — Крышка люка
Стрелка — Обжимные щипцы
Снятие
Конструкция центрирующего стержня верхнего люка
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите внутреннее зеркало заднего вида (см. Часть Оборудование салона).
Снимите в...
12.2.29. Снятие и установка троса привода верхнего люка
Детали установка троса привода крышки верхнего люка (1 из 2)
1 — Направляющая пластина
2 — Скользящий держатель
3 — Направляющая трубка
Детали установка троса привода крышки верхнего люка (2 из 2)
4 — Направляющий элемент
5 — Приводной трос
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите обивку крышки люка (см. Раздел Снятие и установка панели обивки крышки верхнего люка).
Отболтите направ...
12.2.30. Снятие и установка рамы верхнего люка
Детали установки рамы верхнего люка (1 из 3)
1 — Рама
3 — Направляющая трубка
Детали установки рамы верхнего люка (2 из 3)
2 — Дренажный шланг
4 — Болты
Детали установки рамы верхнего люка (3 из 3)
6 — Кондукторы
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите крышку люка (см. Раздел Снятие и установка крышки верхнего люка).
Снимите приводной трос (см. Раздел Снятие и устано...
12.2.31. Снятие и установка уплотнительного элемента верхнего люка и элементов его крепления
Детали установки уплотнительного элемента верхнего люка
1 — Уплотнительный элемент
2 — Передний держатель
3 — Левый держатель
4 — Правый держатель
5 — Задний держатель
6, 7, 8 — Крепежные винты
Стрелки — Стыки уплотнительного элемента
ПОРЯДОК ВЫПОЛНЕНИЯ
Полностью откройте люк.
Пометьте установочное положение стыков (стрелки) уплотнительного элемента (1...
12.2.32. Снятие и установка дренажного желоба верхнего люка
Детали установки дренажного желоба верхнего люка
ПОРЯДОК ВЫПОЛНЕНИЯ
Высвободите дренажный желоб из правой и левой складных скоб (стрелки) и, потянув наружу, снимите его с автомобиля.
Установка производится в обратном порядке.
...
12.2.33. Снятие, установка и регулировка ветроотбойника верхнего люка
Детали установки ветроотбойника верхнего люка
1 — Винт крепления хромированной поперечины
2 — Хромированная поперечина
5 — Прижимные планки
6 — Ветроотбойник
7, 8, 9 — Опорные узлы
Стрелка — Регулировочный винт
ПОРЯДОК ВЫПОЛНЕНИЯ
Откройте люк.
Выверните крепежные винты (1) и снимите хромированную поперечину (2).
Снимите прижимные планки (5) с опорных узлов (9) и оттяните...
