3.2.8. Головка блока цилиндров
3.2.8. Головка блока цилиндров
3.2.8.1. Двигатель объемом 2,0 л
ОБЩИЕ СВЕДЕНИЯ
Размещение болтов головки блока цилиндров
Снимайте головку блока цилиндров только при охлажденном двигателе. При этом выпускной
коллектор не снимается.
Дефектная уплотнительная прокладка головки блока цилиндров распознается по
одному или нескольким признакам:
– потеря мощности;
– утечка охлаждающей жидкости, белый выпускной газ при нагретом двигателе;
– утечка масла;
– охлажда...
3.2.8.2. Двигатель объемом 2,2/ 2,5 л
ОБЩИЕ СВЕДЕНИЯ

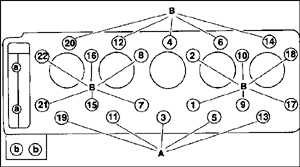

Болты головки блока цилиндров (двигатель 2,5 л)
А – болт с буртиком М 10х115
В – болт с буртиком М 10х102
а – универсальный болт М 8 х 50 (картер цепи)
b – болты М 8 х 80 (для топливного фильтра)
Предупреждение
Рисунок относится к двигателю
объемом 2,5 л (22 болта). Для двигателя объемом 2,2 л с 18-ю болтами в головке
блока цилиндров – та же последовательность действий.
Головка блока цилиндров разбирается только на охла...
