8.2.1 Двигатели с впрыском топлива
8.2. Двигатели с впрыском топлива
| ОБЩИЕ СВЕДЕНИЯ |
Детали системы впрыска двигателя 2,4 л
 |
|
1. Воздуховод |
12. Разъем форсунки 13. Напорный топливный шланг 14. Обратный бензопровод 15. Болт 16. Регулятор давления 17, 21. Кольцо 18. Распределитель топлива 19, 23. Изолятор 20. Форсунка 22. Уплотнитель |

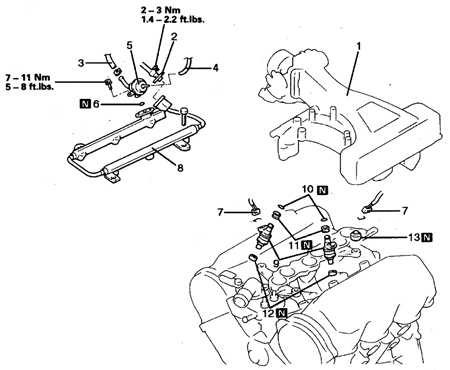

Детали системы впрыска двигателя 3,0 л ( N – подлежит замене)
 |
|
1. Коллектор
2. Напорный топливный шланг 3. Обратный бензопровод 4. Шланг вакуумный 5. Регулятор давления 6, 10. Кольцо |
7. Разъем 8. Впускная труба 9. Форсунка 11. Уплотнитель 12, 13. Изолятор |
Детали системы впрыска двигателя 3,5 л ( N – подлежит замене)
 |
|
1. Проводка форсунок
2. Форсунка и распределитель топлива 3, 8. Изолятор 4. Фланец для присоединения бензопровода 5, 7, 14. Кольцо 6. Регулятор давления |
9. Скоба 10. Форсунка 12. Уплотнитель 13. Соединительный бензопровод 15. Гребенки распределения топлива 16. Коллектор |
