4.3.9. Головка блока цилиндров
4.3.9. Головка блока цилиндров
4.3.9.1. Снятие головки блока цилиндров
ОБЩИЕ СВЕДЕНИЯ
Предупреждение
Далее приведены операции
по снятию головки блока цилиндров без впускного коллектора и оборудования системы
впрыска топлива.
Снятие головки блока цилиндров
производите на холодном двигателе. При установке необходимо использовать новые
болты крепления и новую прокладку головки блока цилиндров.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите зу...
4.3.9.2. Установка головки блока цилиндров
Подготовка к установке
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сопрягаемые поверхности головки и блока
цилиндров должны быть совершенно чистыми. Для их очистки используйте
твердый пластиковый или деревянный скребок. При очистке соблюдайте
осторожность, так как алюминиевый сплав очень легко повредить. Проверьте,
что нагар не попал в масляные и водяные каналы. Это особенно важн...
4.3.9.3. Ремонт головки блока цилиндров
4.3.9.3.1. Разборка проверка и сборка
ОБЩИЕ СВЕДЕНИЯ

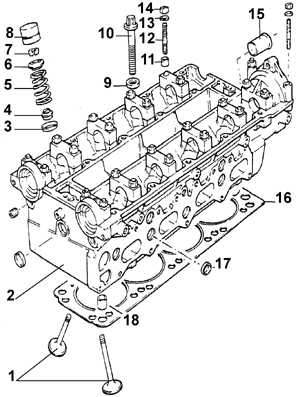

Головка блока цилиндров
1 – клапана,
2 – головка блока цилиндров,
3 – опора пружины,
4 – маслоотражательный колпачок,
5 – пружина,
6 – верхняя тарелка пружины,
7 – сухари,
8 – гидравлический толкатель,
9 – шайба,
10 – болт,
11 – направляющая втулка,
12 – шпилька,
13 – шайба,
...
