Руководство по ремонту Peugeot 405 (Пежо 405) 1987-1997 г.в.

11.2.11 Снятие и установка рычага подвески

11.2.11. Снятие и установка рычага подвески

ОБЩИЕ СВЕДЕНИЯ

Задняя подвеска и задний мост

Снятие и установка рычага подвески Peugeot 405

N – пробка уровня масла,

V – сливная пробка масла,

1 – кронштейн заднего моста,

2 – цилиндр подвески,

3 – бачок,

4 – теплозащитный кожух

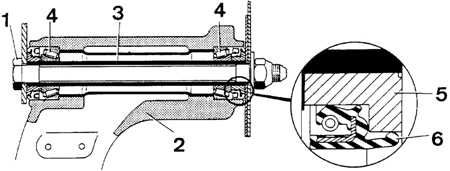

Установка оси рычага задней подвески

1 – ось,
2 – рычаг,
3 – трубка,

4 – подшипник,
5 – подкладка,
6 – уплотнительное кольцо

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить автомобиль на стационарном подъемнике.

2. Снять левую облицовку багажника.

3. Отсоединить разъем (красный) электропитания гидравлического насоса (провода М326 и 326).

4. Подсоединить свободные клеммы разъема рядом с кнопкой установки подвески в верхнее положение.

5. Уменьшить давление так, чтобы цилиндры подвески можно было бы перемещать рукой.

6. Снять полуось.

7. Отделить трубопровод тормозной системы от соединения и от защелки.

8. Снять защелку цилиндра подвески и фланец стабилизатора.

9. Отвинтить гайку оси рычага и извлечь ось.

10. Установить рычаг в вертикальное положение и извлечь его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка рычага заключается в выполнении действий в обратной последовательности по отношению к процессу снятия, при этом следует помнить о смазывании оси рычага по всей его длине. Необходимо установить новые самоконтрящиеся гайки, удалить воздух из задних тормозов и из контура подвески, восполнить количество тормозной жидкости, а также жидкости LHM, до необходимых уровней.
