4.1.5 Проверка и замена вентилятора радиатора и реле

4.1.5. Проверка и замена вентилятора радиатора и реле

ОБЩИЕ СВЕДЕНИЯ

Детали вентилятора радиатора

1 – радиатор 2 – дополнительный вентилятор радиатора 3 – кожух дополнительного вентилятора радиатора 4 – шланг

5 – крышка 6 – расширительный бачок 7 – кожух основного вентилятора радиатора 8 – основной вентилятор радиатора

Вентиляторы радиатора включаются реле, которые управляются блоком ECM. Блок ЕСМ получает информацию от датчика температуры охлаждающей жидкости и на основании этой информации подает сигнал на включение вентилятора радиатора. Дополнительный вентилятор радиатора включается только при включении системы кондиционирования воздуха.

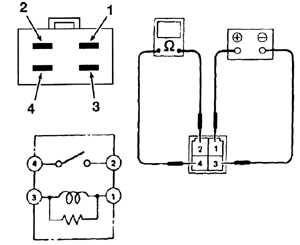

Схема проверки главного реле вентилятора

Сопротивление между контактами 1 и 3 реле должно составлять 100 Ом, а между контактами 2 и 4 должно быть равно бесконечности. При подаче напряжения аккумулятора к контактам 1 и 3 сопротивление между контактами 2 и 4 должно быть равно 0.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если вентилятор радиатора не работает, в первую очередь проверьте целостность плавкого предохранителя вентилятора. 2. Если предохранитель исправен, проверьте, работает ли двигатель вентилятора радиатора. Для этого разъедините электрический разъем двигателя вентилятора радиатора и дополнительными проводами подайте напряжение аккумулятора на разъем двигателя радиатора. 3. Положительный провод от аккумулятора последовательно подсоединяйте к контактам 2 и 3 электрического разъема (указан стрелкой). При этом двигатель вентилятора радиатора должен работать на разных скоростях. 4. Если при подаче напряжения на разъем двигателя вентилятора от аккумулятора двигатель вентилятора не работает, его необходимо заменить. 5. Если двигатель вентилятора радиатора исправен, но не работает при перегреве двигателя, отсоедините электрический разъем от двигателя вентилятора радиатора и проверьте напряжение на контактах разъема при горячем двигателе. 6. Если напряжение на разъеме отсутствует, проверьте исправность реле вентилятора, установленного в блоке реле в моторном отсеке. Если реле не работает, замените его на новое. Предупреждение На моделях с 1995 года устанавливается два главных реле вентилятора. 7. Если реле исправно, проверьте исправность датчика температуры охлаждающей жидкости.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электрический разъем двигателя вентилятора радиатора. 2. Отвинтите болты крепления кожуха вентилятора к радиатору и снимите сборку вентилятора с автомобиля. 3. Отвинтите болты крепления двигателя вентилятора радиатора к кожуху вентилятора и снимите двигатель вентилятора вместе с вентилятором. 4. Если производится замена двигателя вентилятора, снимите с двигателя вентилятор и установите вентилятор на новый двигатель. 5. Установка производится в последовательности, обратной снятию.
