Руководство по ремонту Subaru Legacy (Субару Легаси) 1990-1998 г.в.
4.1. Технические характеристики
4.1.1 Технические характеристики
4.1.2. Технические характеристики ОБЩИЕ СВЕДЕНИЯ Термостат Температура начала открытия 78 – 80° С Температура полного открытия 91° С Давление пробки радиатора: – рабочее давление 0,8 – 1,0 бар – контрольное давление 0,7 бар Хладагент: – R12 0,89 кг – R134a 0,67 кг ...
4.1.3 Антифриз
4.1.3. Антифриз
ОБЩИЕ СВЕДЕНИЯ
Измерение плотности антифриза
Предупреждение
Не допускайте попадания
охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном
случае промойте поверхность обильным количеством воды.
Антифриз представляет собой смесь дистиллированной воды с концентратом этиленгликоля.
Антифриз обеспечивает защиту системы охлаждения от коррозии и увеличивает точку
кипения охлаждающей жидкости. Количество этиленгликоля в анти...4.1.4 Проверка и замена термостата
4.1.4. Проверка и замена термостата
ОБЩИЕ СВЕДЕНИЯ
Термостат расположен на передней части двигателя под водяным насосом (cм.
рис. Водяной насос, рис. Водяной
насос двигателя 1,8 л).
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. При наличии дефектов в системе охлаждения
проверьте уровень охлаждающей жидкости и работоспособность указателя
температуры.
2. Если после запуска двигатель прогревает...4.1.5 Проверка и замена вентилятора радиатора и реле
4.1.5. Проверка и замена вентилятора радиатора и реле
ОБЩИЕ СВЕДЕНИЯ
Детали вентилятора радиатора
1 – радиатор
2 – дополнительный вентилятор радиатора
3 – кожух дополнительного вентилятора радиатора
4 – шланг
5 – крышка
6 – расширительный бачок
7 – кожух основного вентилятора радиатора
8 – основной вентилятор радиатора
Вентиляторы радиатора включаются реле, которые управляются блоком ECM. Блок ЕСМ
получает...4.1.6 Радиатор
4.1.6. Радиатор
ОБЩИЕ СВЕДЕНИЯ

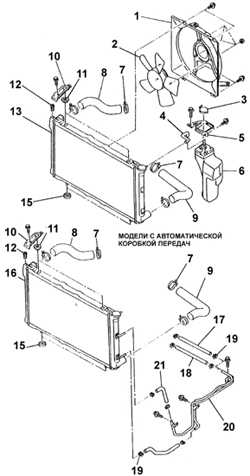

Радиатор и вентилятор
1 – кожух
2 – вентилятор
3 – пробка
4 – шланг
5 – кронштейн
6 – расширительный бачок
7 – хомут
8 – верхний шланг радиатора
9 – нижний шланг радиатора
10 – подвеска радиатора
11 – верхняя прокладка
12 – пробка удаления воздуха
13 – радиатор
14 – нижняя прокладка
15 – радиатор
16 – впускной шланг от коробки передач
...4.1.7 Расширительный бачок
4.1.7. Расширительный бачок
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите два болта крепления
расширительного бачка.
2. Потянув вверх, извлеките расширительный
бачок из кронштейна крепления.
3. Установка производится в последовательности,
обратной снятию.
...4.1.8 Водяной насос
4.1.8. Водяной насос
ОБЩИЕ СВЕДЕНИЯ
Водяной насос
1 – водяной насос
2 – прокладка
3 – шланг отопителя
4– термостат
5 – прокладка
6 – крышка термостата
Водяной насос двигателя 1,8 л
Водяной насос двигателя с турбонаддувом
1 – водяной насос
2 – прокладка
3 – хомут
4 – шланг
5 – шланг отопителя
...4.1.9 Датчик температуры охлаждающей жидкости
4.1.9. Датчик температуры охлаждающей жидкости
ОБЩИЕ СВЕДЕНИЯ
Расположение датчиков температуры охлаждающей жидкости указателя температурыи
блока управления
Датчик температуры указателя температуры (1)
на комбинации приборов и датчик температуры блока управления (2) расположены
под впускным коллектором с правой стороны.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если указатель температуры не работает,
...
