4.1.8 Водяной насос

4.1.8. Водяной насос

ОБЩИЕ СВЕДЕНИЯ

Водяной насос

1 – водяной насос

2 – прокладка

3 – шланг отопителя

4– термостат

5 – прокладка

6 – крышка термостата

Водяной насос двигателя 1,8 л

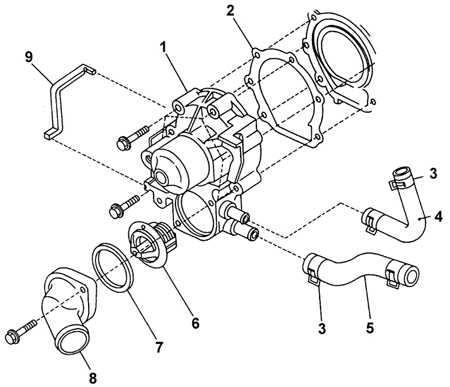

Водяной насос двигателя с турбонаддувом

1 – водяной насос
2 – прокладка
3 – хомут
4 – шланг
5 – шланг отопителя

6 – термостат
7 – прокладка
8 – крышка термостата
9 – изоляция водяного насоса

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Если из сливного отверстия (указано стрелкой) на корпусе водяного насоса вытекает охлаждающая жидкость, значит, изношено уплотнение вала водяного насоса.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте охлаждающую жидкость из системы охлаждения.
2. Отсоедините шланг радиатора и обводной шланг от водяного насоса.
3. Снимите сборку вентилятора радиатора с радиатора.
4. Снимите вспомогательные приводные ремни.
5. Снимите зубчатый ремень.
6. Снимите механизм натяжения зубчатого ремня и датчик распределительного вала.
7. Снимите шкивы с левых распределительных валов.
8. Снимите задний кожух зубчатого ремня.
9. Вывинтите винты и снимите водяной насос.
10. Очистите следы старой прокладки и герметика с сопрягаемых поверхностей блока цилиндров и водяного насоса.
	11. Нанесите тонкий слой герметика на обе стороны новой прокладки водяного насоса.
12. Установите прокладку на насос.
13. Установите водяной насос на двигатель и закрепите болтами, затянув их требуемым моментом.
14. Установите на водяной насос шланги и закрепите их хомутами.
15. Установите приводной ремень насоса и отрегулируйте его натяжение.
16. Залейте охлаждающую жидкость в систему охлаждения.
