Руководство по ремонту Volkswagen Polo (Фольксваген Поло) 2001-2005 г.в.
15.26. и установка внутренних облицовок. IBIZA
15.26.1 и установка внутренних облицовок. IBIZA
Снятие и установка внутренних облицовок. IBIZA Указание: перед установкой проверить распорные и пружинные зажимы на отсутствие повреждений и при необходимости зажимы заменить. Проследить за тем, чтобы уплотнение двери располагалось поверх края соответствующей облицовки. 1. Верхняя облицовка стойки А 2. Нижняя облицовка стойки А 3. Верхняя облицовка стойки В 4. Верхняя облицовка стойки В 5. Нижняя облицовка стойки В 6. Верхняя облицовка стойки С 7. Задняя боковая облицовка 8. Нижняя облицовк...
15.26.2 Верхняя облицовка стойки А
Верхняя облицовка стойки А • Снять со стойки А уплотнение двери. • С помощью пластмассового клина облицовку вверху отпустить и снять со стойки А....
15.26.3 Нижняя облицовка стойки А
Нижняя облицовка стойки А • Сторона водителя: снять рычаг тросового привода замка капота моторного отсека, см. с. 247. • Действуя на облицовку снизу, потянуть ее от стойки А, отпустить вверху и внизу пружинные зажимы и облицовку снять....
15.26.4 Верхняя облицовка стойки В
Верхняя облицовка стойки В
3-дверная модель
• Снять заднюю боковую облицовку, см. соответствующую главу выше.
...15.26.5 Верхняя облицовка стойки В
Верхняя облицовка стойки В 5-дверная модель • Снять нижнюю облицовку стойки В, см. соответствующую главу выше. • Вывернуть внизу винты и отпустить верхнюю облицовку у верхних пружинных зажимов. • Снять проушину переднего ремня безопасности, см. соответствующую главу далее. • Вытащить ремень безопасности через механизм регулировки по высоте и снять облицовку. • После установки проверить работу механизма регулировки ремня безопасности по высоте....
15.26.6 Нижняя облицовка стойки В
Нижняя облицовка стойки В 5-дверная модель • Вставить между облицовкой и уплотнением двери пластмассовый клин, отпустить облицовку вверху и внизу у зажимов и снять....
15.26.7 Верхняя облицовка стойки С
Верхняя облицовка стойки С
• З-дверная модель: снять заднюю боковую облицовку, см.соответствующую главу выше.
• 5- дверная модель: снять нижнюю облицовку стойки С, см.соответствующую главу выше.
• Движением вниз снять заднюю накладку потолочной обивки.
• Снять опору крышки багажного отсека, см. соответствующую главу выше.
• Снять облицовку замыкающей задней части кузова, см. соответствующую главу выше.
З-дверная модель

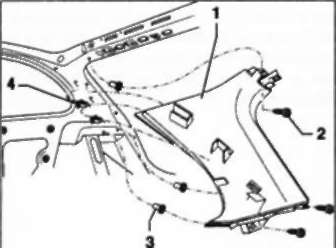

• Вывернуть винты -2-, облицовку -1 - в местах зажимов -4- отпус...15.26.8 Задняя боковая облицовка
Задняя боковая облицовка
З-дверная модель
• Откинуть вперед подушку и спинку заднего сиденья.
...15.26.9 Нижняя облицовка стойки С
Нижняя облицовка стойки С 5-дверная модель • Откинуть вперед подушку и спинку заднего сиденья. • Вывернуть из облицовки две пластмассовые гайки. • Облицовку у двух верхних зажимов отпустить и снять....
