Руководство по ремонту УАЗ 3163 (Патриот) 2005+ г.в.
10.6.2 Особенности конструкции
10.6.1. Особенности конструкции
На автомобилях UAZ Patriot применяют выключатель зажигания с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и с катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой (иммобилизатор).
 |
Рис. 10.5. Схема соединений выключателя зажигания (при вставленном ключе)
|
У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 10.8), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 10.5).
Для разгрузки контактов выключателя (замка) зажигания в монтажном блоке установлено реле Р7 (см. табл. 10.3).
Запорный стержень противоугонного устройства выдвигается, если установить ключ в положение «0» (выключено) и вынуть его из замка. Запорный стержень утапливается после поворота ключа из положения «0» (выключено) в положение «I» (зажигание). Ключ можно вынуть из замка только в положении «0».

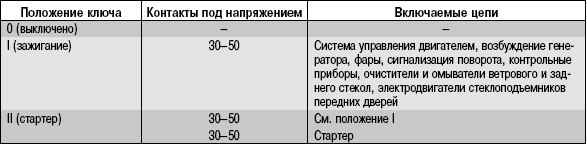

Таблица 10.8 Включаемые цепи при различных положениях ключа
