Руководство по ремонту Chevrolet Aveo (Шевроле Авео) 2003-2008 г.в.
5.1. Подвеска передних колес
5.1.1 Подвеска передних колес
Подвеска передних колес
Подвеска передних колес данного автомобиля является подвеской типа «Мак Ферсон», включающей в себя перечисленные ниже элементы:
- подрамник (балка переднего моста) с разнесенными в продольном направлении точками крепления к кузову (четыре точки крепления: две справа и две слева). На подрамнике закреплены рычаги подвески, реечный рулевой механизм, стабилизатор поперечной устойчивости автомобиля;
- поперечные рычаги закреплены на подрамнике при помощи двух ре-зино...5.1.2 Моменты затяжки резьбовых соединений
Моменты затяжки резьбовых соединений Гайки соединения шаровой опоры с рычагом 50 Нм Гайка соединения шаровой опоры с поворотным кулаком 100 Нм Болт переднего сайлент-блока 110 Нм Передние крепящие болты балансирного рычага 110 Нм Гайка соединения приводного вала со ступицей (окончательный момент затяжки) 300 Нм Гайка штока амортизатора 60 Нм Болт хомута крепления стабилизатора к подрамнику 50 Нм Гайки крепления стойки амортизатора к кузову 60 Нм Резьбовая крышка крепления ...
5.1.3 Снятие и установка стойки амортизатора с поворотным кулаком в сборе
Снятие и установка стойки амортизатора с поворотным кулаком в сборе
Снятие
1. Ослабьте гайки, соединяющие верхнюю часть стойки (в сборке) с автомобилем.
6. Снимите гайку крепления шаровой опоры к поворотному кулаку.
Внимание: для отсоединения шаровой опоры от поворотного кулака следует использовать специальный съемник. В противном случае шарнир и его чехол могут быть повреждены.
7. Отделите поворотный кулак от шарового шарнира.
9. Извлеките шлицевую часть ШРУСа из ступицы переднего колеса и закрепите ...5.1.4 Снятие установка поворотного кулака
Снятие установка поворотного кулака
Снятие
1. Снимите передние колеса.

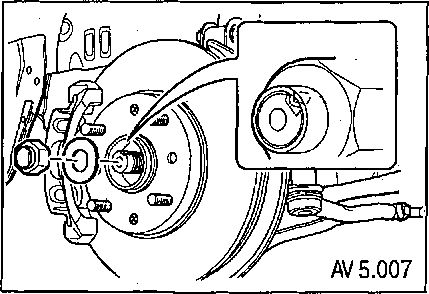

2. Снимите гайку крепления приводного вала в ступице.
5. Снимите суппорт переднего дискового тормоза.
6. Снимите тормозной диск.
4. Установите тормозной диск и суппорт.
5. Установите приводной вал в ступицу, затяните гайку моментом 300 Нм и зафиксируйте ее путем вдавливания края гайки в паз.
...5.1.5 Снятие и установка рычага подвески
Снятие и установка рычага подвески
Снятие
1. Установите автомобиль на подставки таким образом, чтобы колеса были приподняты над полом.
2. Снимите колесо.
3. Отсоедините шаровую опору от поворотного кулака.
5. Снимите рычаг.
Установка
1. Установите рычаг на подрамник, совместив отверстия в подрамнике с отверстиями втулок сайлент-блоков, и установите болты крепления.
2. Соедините шаровую опору с поворотным кулаком, затянув гайки крепления моментом 100 Нм.
3. Установите колесо.
4....5.1.6 Снятие и установка подрамника
Снятие и установка подрамника
Снятие
1. Снимите передние колеса.
2. Отсоедините шаровую опору от рычага.
3. Снимите гайку крепления штанги стабилизатора (нижнюю).
4. Снимите наконечник рулевой тяги.
5. Снимите болты крепления реактивной тяги двигателя.
8. Снимите шарнир рулевого вала с хвостовика ведущей шестерни рулевого механизма.
9. Снимите подрамник в сборе.
Внимание: для предотвращения травм и повреждения автомобиля перед снятием поперечины под нее следует установить...5.1.7 Разборка и сборка ступицы переднего колеса
Разборка и сборка ступицы переднего колеса
Разборка
1. Отсоедините приводной вал от ступицы переднего колеса.

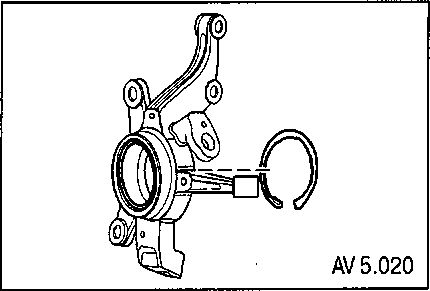

2. Удалите внутреннее стопорное кольцо.
6. Произведите очистку посадочного места подшипника ступицы.
Сборка
1. Установите внешнее стопорное кольцо.
3. Установите внутреннее стопорное кольцо.
4. Установите на место ступицу колеса.
5. Соедините приводной вал со ступицей переднего колеса (300 Нм)....5.1.8 Снятие и установка пружины передней подвески
Снятие и установка пружины передней подвески
Разборка
1. Снимите стойки амортизаторов.
2. Сожмите переднюю пружину при помощи устройства для сжатия передней пружины.
4. Последовательно снимите крепление стойки, подшипник стойки, верхнее гнездо пружины, верхний изолятор пружины, полый буфер, цилиндрическую пружину и стойку.
Внимание: отметьте положение гнезда передней пружины относительно кронштейна крепления узла «стойка/кулак». При сборке установите переднюю пружину в то же положение....
