Руководство по ремонту Chevrolet Aveo (Шевроле Авео) 2003-2008 г.в.

8.1.6 Задняя часть кузова

Задняя часть кузова

Крышка багажника (седан)

Крышка багажника состоит из внутренней и наружной панелей, завальцованных по периметру и соединенных посредством конструкционного клея. Крышка закреплена на петлях винтами. Для облегчения открытия и удерживания крышки в открытом состоянии предназначены реактивные штанги.

Задняя дверь (хетчбек)

Задняя дверь состоит из стальной рамы со стеклом. Стальная рама состоит из внутренней и наружной панелей, завальцованных по периметру и соединенных посредством конструкционного клея. Узлы газовых упоров помогают открыть дверь и удерживать ее в открытом положении.

Дверца горловины топливного бака

Дверца горловины топливного бака расположена на правой стороне автомобиля. Она закреплена винтами на петлях, расположенных в углублении боковины кузова.

Снятие и установка крышки багажника

Снятие

1. Отсоедините электрический разъем.

2. Отсоедините электропроводку от кронштейна петель крышки багажника.

3. Открутите болты и снимите крышку багажника.

При установке затяните винты крепления крышки багажника моментом 10 Нм.

Трос и ручка дистанционного управления крышки багажника

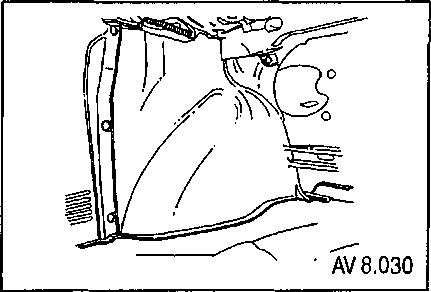

4. Снимите левую отделку арки колеса.

5. Снимите угловую отделку багажника.

6. Снимите заднюю отделку багажника.

7. Отсоедините трос от замка.

8. Снимите переднее сиденье водителя и задние сиденья.

9. Снимите ковер пола с левой стороны автомобиля.

10. Открутите винт крепления и снимите ручку.

11. Отсоедините трос от ручки.

12. Снимите трос.

При установке затяните винт крепления ручки троса дистанционного управления моментом 8 Нм.

Уравновешивающие торсионы крышки багажника (седан)

13. Отсоедините торсионы от кронштейна петли крышки багажника.

14. Отсоедините торсионы от петель крышки багажника.

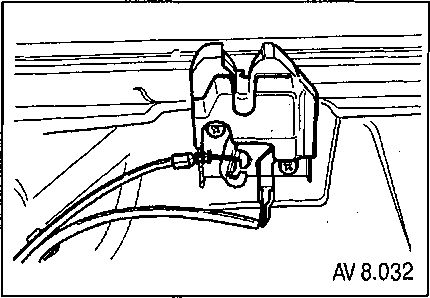

Замок багажника

15. Открутите винты и снимите замок багажника.

16. Отсоедините электрический разъем.

17. Отсоедините стержень замка.

18. Отсоедините трос от замка.

При установке затяните винты замка багажника моментом 6 Нм.

Фиксирующая скоба замка багажника

Снятие

19. Снимите заднюю отделку багажника.

20. Открутите винты крепления.

21. Снимите скобу замка.

Установка

Установка производится в порядке, обратном снятию.

При установке затяните винты скобы замка багажника моментом 8 Нм.

Задняя дверь (хетчбек)

Снятие

1. Откройте и подоприте соответствующим образом заднюю дверь.

2. Снимите уплотнитель двери, электрический разъем и шланг омывателя стекла.

3. Открутите гайки крепления и снимите узлы газового упора с двери и кузова.

4. Вдвоем с помощником открутите винты крепления и снимите дверь с петель.

Установка

1. Вдвоем с помощником установите дверь на петли и закрутите винты крепления.

2. Проверьте положение двери относительно проема.

3. Затяните винты крепления двери на петлях моментом 20 Нм.

4. Установите узлы газовых упоров на дверь и кузов.

5. Затяните гайки крепления шпилек газовых упоров моментом 8 Нм.

6. Подсоедините электрический разъем, шланг омывателя и уплотнитель.

Фиксирующая скоба замка задней двери

Снятие

1. Откройте заднюю дверь.

2. Снимите заднюю отделку багажника

3. Снимите винты крепления ограничителя замка.

4. Отсоедините трос от фиксирующей скобы замка.

Установка

1. Подсоедините трос к фиксирующей скобе замка.

2. Установите фиксирующую скобу замка с помощью винтов.

3. Затяните винты крепления моментом 20 Нм.

4. Установите заднюю отделку багажника.

Замок задней двери

Снятие

1. Откройте заднюю дверь.

2. Снимите нижний декоративный молдинг двери.

3. Снимите винты крепления и замок.

4. Отсоедините стержни замка и электрический разъем.

Установка

Установка производится в порядке, обратном снятию.

При установке винты крепления замка двери затяните моментом 6 Нм.

Дверца топливозаливной горловины

Снятие

Снимите винты крепления и дверцу топливозаливной горловины.

При установке затяните винты крепления дверцы топливозаливной горловины моментом 2 Нм.

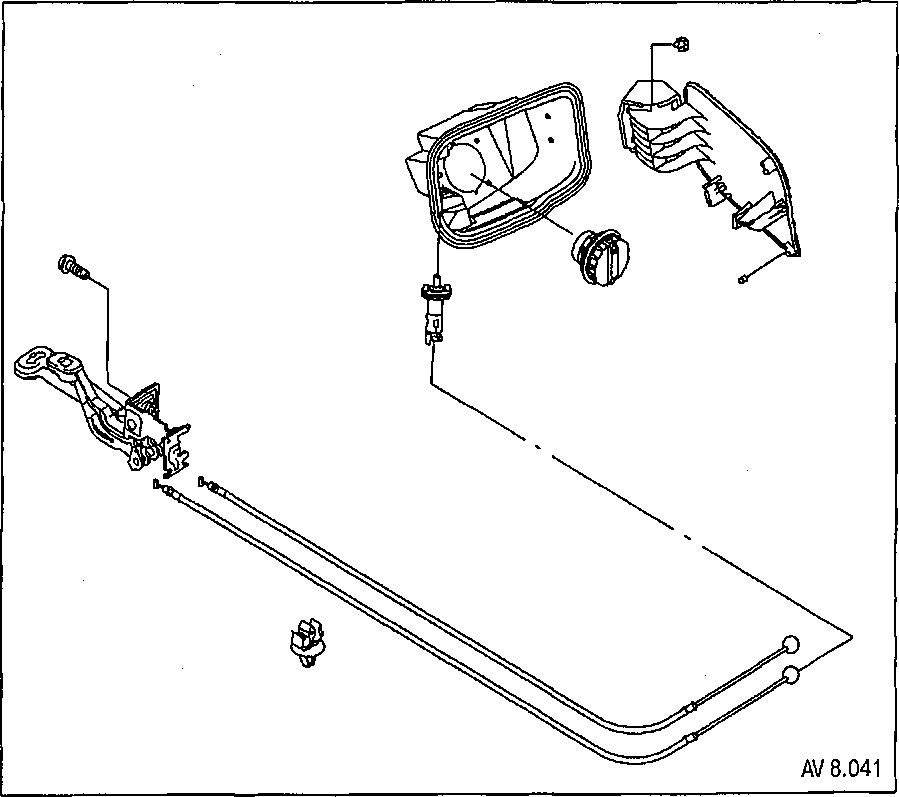

Трос и ручка дистанционного управления дверцы топливозаливной горловины

Снятие

1. Откройте багажник.

2. Снимите отделку арки колеса багажника, заднюю угловую отделку и заднюю отделку багажника.

3. Отсоедините трос от дверцы топливозаливной горловины.

4. Снимите переднее сиденье водителя и задние сиденья.

5. Уберите ковер пола с левой стороны автомобиля.

6. Снимите винт крепления и ручку троса.

7. Отсоедините трос от ручки.

8. Снимите трос.

Установка

Установка производится в порядке, обратном снятию.

При установке затяните винт ручки троса дистанционного управления моментом 8Нм.
