3.3. Дизельные модели
3.3.1 Дизельные модели
Дизельные модели
Система смазки - общая информация
К числу основных компонентов системы смазки двигателя относятся поддон картера, шестеренчатый масляный насос, маслоохладитель, оборудованный перепускным клапаном масляный фильтр, обеспечивающие охлаждение поршней маслораспылители и маслотоки головки и блока цилиндров.

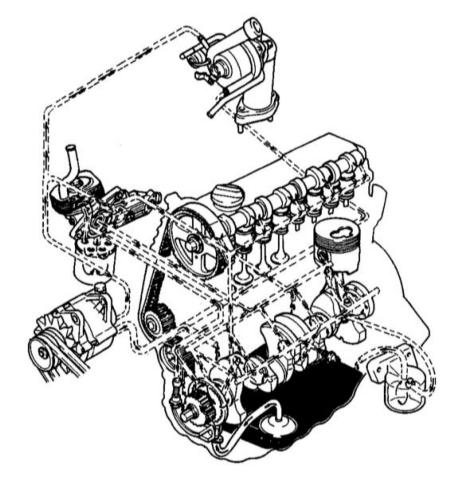

Схема организации системы смазки дизельного двигателя
Принцип функционирования системы смазки аналогичен описанному в Разделе
Бензиновые модели для бензиновых моделей.
Встроенный в...
Снятие и установка двигателя
...
Снятие и установка компонентов привода ГРМ
...
Проверка и регулировка клапанных зазоров
...3.3.5 Снятие и установка впускного трубопровода и выпускного коллектора
Снятие и установка впускного трубопровода и выпускного коллектора
Перед снятием впускного трубопровода необходимо опорожнить систему охлаждения (см. Главу Текущий уход и обслуживание).
Детали установки впускного трубопровода, - выпускной коллектор снят.
Детали установки выпускного коллектора.
При установке компонентов не забудьте заменить уплотнительные прокладки, проследите за соблюдением требований
Спецификаций Главы Двигатель
к усилиям затягивания резьбовых соединений.
...3.3.6 Обслуживание головки цилиндров и компонентов газораспределительного механизма
Обслуживание головки цилиндров и компонентов газораспределительного механизма
Восстановление плоскостности сопрягаемых поверхностей головки цилиндров путем их механической обработки ни в коем случае не допустимо!
Измерение деформации сопрягаемой с блоком цилиндров поверхности головки производится по шести направлениям.
Схема измерения деформации сопрягаемых с впускным трубопроводом и выпускным коллектором поверхностей головки цилиндров.
Действуя строго в определенном порядк...3.3.7 Разборка и сборка блока цилиндров, обслуживание компонентов
Разборка и сборка блока цилиндров, обслуживание компонентов
Восстановление плоскостности сопрягаемой поверхности блока путем ее механической обработки ни в коем случае не допустимо!
Задиры зеркал цилиндры могут быть проточены до соответствующего ремонтного размера, в случае если такая обработка не представляется возможной, замените блок.
Измерьте диаметр каждого из цилиндров на трех уровнях и двух направлениях, что позволит выявить такие дефекты, как конусность и овальность. Результаты з...3.3.8 Снятие и установка поддона картера
Снятие и установка поддона картера
Детали установки поддона картера и масляного насоса
1 — Зубчатое колесо коленчатого вала
2 — Поддон картера
3 — Маслозаборник с сетчатыми фильтром
4 — Маслоотражатель
5 — Масляный насос
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Отсоедините отрицательный провод от батареи.
Вывесьте автомобиль над землей.
Слейте двигательное масло (см. Главу Текущий уход и обслуживание), затем вверните на место и затяните с требуемым усилием сливную пр...3.3.9 Снятие, установка и обслуживание масляного насоса
Снятие, установка и обслуживание масляного насоса
Детали установки масляного насоса показаны на
иллюстрации.
Конструкция масляного насоса
1 — Винт
2 — Крышка
3 — Наружная шестерня
4 — Внутренняя шестерня
5 — Редукционный клапан
6 — Передний сальник коленчатого вала
7 — Корпус насосной сборки
ПОРЯДОК ВЫПОЛНЕНИЯ
Произведите демонтаж мешающих выполнению процедуры компонентов (см. соответствующие разделы в настоящей главе и Раздел
Снятие и устан...3.3.10 Снятие и установка маслоохладителя
Снятие и установка маслоохладителя
Детали установки маслоохладителя
1 — Шланги охладительного тракта
2 — Патрубок маслоохладителя
3 — Маслопровод вакуумного насоса
4 — Болт и гайка крепления сборки маслоохладителя с масляным фильтром
5 — Сборка маслоохладителя с масляным фильтром
Конструкция маслоохладителя
1 — Масляный фильтр
2 — Теплообменник
3 — Заглушка
4 — Редукционный клапан
5 — Уплотнительные кольца
ПОРЯДОК ВЫПОЛНЕНИЯ
...3.3.11 Снятие и установка маховика
Снятие и установка маховика Порядок выполнения процедуры аналогичен описанному в выше для бензиновых моделей (см. Раздел Снятие и установка маховика/приводного диска). ...
3.3.12 Снятие и установка маслораспылителей
Снятие и установка маслораспылителей
Детали установки маслораспылителей
Конструкция маслораспылителя
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите поддон картера (см. Раздел
Снятие и установка поддона картера).
Снимите клапаны распылителей.
Снимите форсунки распылителей.
Удостоверьтесь в отсутствии признаков нарушения проходимости маслотоков и маслопропускных отверстий. В случае необходимости продуйте засоренные элементы.
Проверьте свободу хода пружин клапанов распылителей. Дефектные пруж...3.3.13 Замена сальников коленчатого вала
Замена сальников коленчатого вала

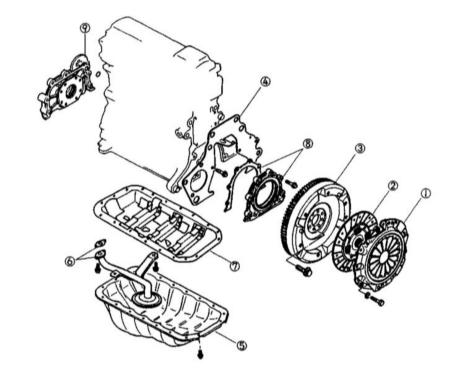

Детали установки сальников коленчатого вала и сопутствующих компонентов (на примере моделей с РКПП)
1 — Корзина сцепления
2 — Ведомый диск сцепления
3 — Маховик
4 — Торцевая пластина
5 — Поддон картера
6 — Маслозаборник с уплотнительной прокладкой
7 — Маслоотражатель
8 — Задняя крышка с уплотнительной прокладкой (задний сальник)
9 — Сборка масляного насоса (передний сальник)
Передний сальник
ПОРЯДОК ВЫПОЛНЕНИЯ
...
