Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3.8. Блок цилиндров
3.8.1 Блок цилиндров

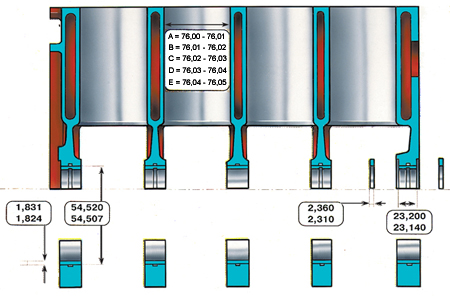

3.8. Блок цилиндровОсновные размеры блока цилиндров
Блок цилиндров отлит из специального низколегированного высокопрочного чугуна.
Цилиндры растачиваются непосредственно в блоке и вставных гильз не имеют. В
нижней части блока цилиндров расположены пять опор для коренных подшипников
коленчатого вала. Крышки коренных подшипников коленчатого вала обрабатываются
в сборе с блоком цилиндров, поэтому они невзаимозаменяемы и для различия имеют
риски на наружной поверх...3.8.2 Особенности устройства
3.8.1. Особенности устройстваОсновные размеры блока цилиндров
Блок цилиндров отлит из специального низколегированного высокопрочного чугуна.
Цилиндры растачиваются непосредственно в блоке и вставных гильз не имеют. В
нижней части блока цилиндров расположены пять опор для коренных подшипников
коленчатого вала. Крышки коренных подшипников коленчатого вала обрабатываются
в сборе с блоком цилиндров, поэтому они невзаимозаменяемы и для различия имеют
риски на наруж...3.8.3 Общая очистка и осмотр
3.8.2. Общая очистка и осмотр ПОРЯДОК ВЫПОЛНЕНИЯ 1. Тщательно вымойте блок цилиндров и осмотрите масляные каналы. 2. Продуйте и просушите блок цилиндров сжатым воздухом, особенно масляные каналы. 3. Осмотрите блок цилиндров. Если в опорах или в других местах блока цилиндров имеются трещины, то он подлежит замене. ...
3.8.4 Проверка герметичности блока цилиндров
3.8.3. Проверка герметичности блока цилиндров ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если имеется подозрение на попадание охлаждающей жидкости в картер, то на специальном стенде проверьте герметичность блока цилиндров. Для этого, заглушив отверстия охлаждающей рубашки блока цилиндров, нагнетайте в нее воду комнатной температуры под давлением 0,3 МПа (3 кгс/см2). В течение двух минут не должно наблюдаться ...
3.8.5 Цилиндры
3.8.4. ЦилиндрыИзмерение цилиндров нутромером
1 – нутромер;
2 – установка нутромера на ноль по калибру A.96137
Схема измерения цилиндров
А и В – направления измерения;
1, 2, 3, 4 – номера поясов
Маркировка размерной группы цилиндров на блоке
и условного номера блока цилиндров
Красные стрелки – маркировка размерной группы
цилиндров на блоке цилиндров.
...3.8.6 Плоскость разъема с головкой цилиндров
3.8.5. Плоскость разъема с головкой цилиндровПроверка ПОРЯДОК ВЫПОЛНЕНИЯ На плоскости разъема блока цилиндров с головкой могут быть деформации. Поэтому проверьте плоскость разъема с помощью линейки и набора щупов. Линейка устанавливается по диагоналям плоскости и в середине в продольном направлении и поперек. Если неплоскостность превышает 0,1 мм, блок цилиндров замените. ...
