Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.

3.10. Коленчатый вал и маховик



3.10.1 Коленчатый вал и маховик

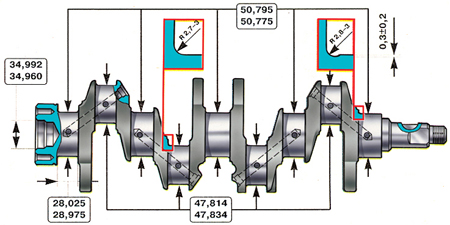

3.10. Коленчатый вал и маховик Основные размеры шатунных и коренных шеек коленчатого вала и их галтелей Коленчатый вал Коленчатый вал – пятиопорный, отлит из чугуна. Поверхности шеек вала закалены токами высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник ведущего вала коробки передач, по наружному диаметру которого центрируется маховик. Шатунные и коренные шейки коленчатого вала соединяются канал...

3.10.2 Особенности устройства


3.10.1. Особенности устройства Основные размеры шатунных и коренных шеек коленчатого вала и их галтелей Коленчатый вал Коленчатый вал – пятиопорный, отлит из чугуна. Поверхности шеек вала закалены токами высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник ведущего вала коробки передач, по наружному диаметру которого центрируется маховик. Шатунные и коренные шейки коленчатого вала соединяются канал...

3.10.3 Очистка каналов системы смазки


3.10.2. Очистка каналов системы смазки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Для очистки удалите заглушки каналов. Затем прогоните гнезда заглушек зенкером А.94016/10, надетым на шпиндель А.94016, тщательно промойте каналы бензином и продуйте сжатым воздухом. 2. Нанесите герметик УГ-6 на поверхности гнезд заглушек. Оправкой А.86010 запрессуйте новые заглушки и для большей над...

3.10.4 Коренные и шатунные шейки


3.10.3. Коренные и шатунные шейкиДопустимые биения основных поверхностей коленчатого вала Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите коленчатый вал на две призмы (см. рис. Допустимые биения основных поверхностей коленчатого вала) и проверьте индикатором:       – биение коренных шеек (максимально допустимое 0,03 мм);   ...

3.10.5 Вкладыши коренных подшипников


3.10.4. Вкладыши коренных подшипниковНа вкладышах не производите никаких подгоночных операций. При задирах, рисках или отклонениях замените вкладыши. Зазор между шейками коленчатого вала и вкладышами можно определить расчетом, измерив диаметры коренных шеек, постелей под вкладыши и толщину вкладышей. Номинальный расчетный зазор составляет 0,050–0,095 мм. Если он меньше предельного (0,15 мм), то можно снова использовать эти вкладыши. При зазоре большем предельного замените на эт...

3.10.6 Маховик


3.10.5. МаховикМаховик 1 – поверхность крепления к фланцу коленчатого вала; 2 – поверхность крепления сцепления; 3 – опорная поверхность ведомого диска сцепления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик. 2. Поверхности маховика, сопрягаемые с коленчатым валом и с ведом...

3.10.7 Проверка осевого зазора коленчатого вала


3.10.6. Проверка осевого зазора коленчатого вала Проверка осевого зазора коленчатого вала Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными по обе стороны заднего коренного подшипника. С передней стороны подшипника устанавливается сталеалюминевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета). Полукольца изготавливаются нормальной толщины (2,310–2,360 мм) и увеличенной (2,437–2,487 мм). ПОР...
