7.4.8. Редуктор
7.4.8.1 Редуктор
7.4.7. Редуктор

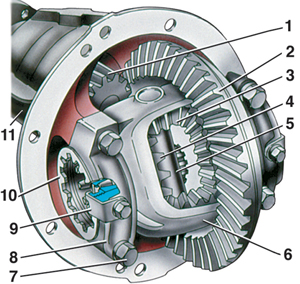

Редуктор заднего моста в сборе
1 – ведущая шестерня;
2 – ведомая шестерня;
3 – сателлит;
4 – шестерня полуоси;
5 – ось сателлитов;
6 – коробка дифференциала;
7 – болты крепления крышки подшипника
коробки дифференциала;
8 – крышка подшипника коробки дифференциала;
9 – пластина стопорная;
10 – регулировочная гайка подшипника;
11 – картер редуктора
...7.4.8.2 Определение неисправностей редуктора по шуму
7.4.7.1. Определение неисправностей редуктора по шуму
ПОРЯДОК ВЫПОЛНЕНИЯ
Испытание №1
1. Чтобы отчетливо определить характер шума,
ведите автомобиль по шоссе со скоростью приблизительно 20 км/ч.
2. Затем постепенно увеличивайте скорость до
90 км/ч, прислушиваясь одновременно к различным видам шума и замечая
скорость, при которой они появляются и исчезают.
...7.4.8.3 Снятие редуктора
7.4.7.2. Снятие редуктора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слейте масло из балки моста. 2. Приподняв заднюю часть автомобиля, установите ее на подставки и снимите колеса. 3. Отверните гайки крепления щита тормоза к балке и выдвините полуоси так, чтобы они вышли из коробки дифференциала. 4. Отсоедините карданный вал от редуктора, постав...
7.4.8.4 Установка редуктора
7.4.7.3. Установка редуктора Перед установкой редуктора балку моста тщательно очистите от масла. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Положите на привалочную поверхность уплотнительную прокладку, вставьте редуктор в балку и закрепите болтами. Резьбу болтов предварительно смажьте герметиком. Перед нанесением герметика болты и отверстия в балке тщательно обезжирьте. Присоедините карданный вал к редуктору...
7.4.8.5 Разборка редуктора
7.4.7.4. Разборка редуктора
Снятие внутреннего кольца

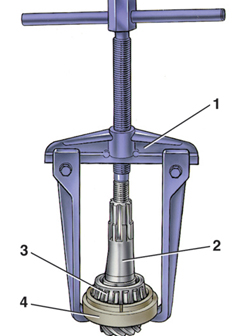

заднего подшипника ведущей шестерни универсальным съемником А.40005/1/7
1 – универсальный съемник А.40005/1/7;
2 – ведущая шестерня;
3 – внутреннее кольцо подшипника;
4 – приспособление А.45008
Снятие внутреннего
кольца подшипника коробки дифференциала универсальным съемником А.40005/1/6
1 – универсальный съемник А.40005/1/6;
2 – внутре...7.4.8.6 Проверка технического состояния деталей редуктора
7.4.7.5. Проверка технического состояния деталей редуктора
Перед осмотром детали редуктора тщательно промойте. Это облегчит выявление износа
и повреждения деталей.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, нет ли на зубьях шестерен главной
передачи повреждений и правильно ли расположены пятна контакта на
рабочих поверхностях зубьев. При недопустимом износе детали замените
новыми; если зацепление неправильное, найдите причи...7.4.8.7 Сборка редуктора

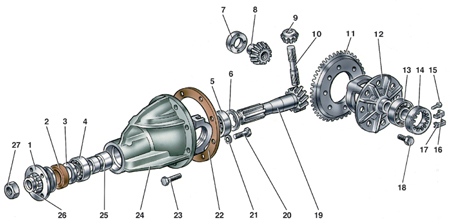

7.4.7.6. Сборка редуктораДетали редуктора заднего моста
1 – фланец ведущей шестерни;
2 – сальник;
3 – маслоотражатель;
4 – передний подшипник;
5 – задний подшипник;
6 – регулировочное кольцо ведущей шестерни;
7 – опорная шайба шестерни полуоси;
8 – шестерня полуоси;
9 – сателлит;
10 – ось сателлитов;
11 – ведомая шестерня;
12 – коробка дифференциала;
13 – подшипник коробки дифференц...
