Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
3.10.10 Пружины
3.10.9. Пружины
 |

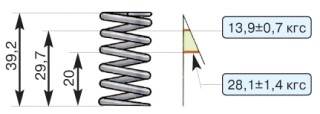

Рис. 3–48. Основные данные для проверки наружной пружины клапана
|
 |
Рис. 3–49. Основные данные для проверки внутренней пружины клапана
|
Убедитесь, нет ли на пружинах трещин и не снизилась ли упругость пружин, для чего проверьте деформацию пружин под нагрузкой (рис. 3–48, 3–49, 3–50).
 |
Рис. 3–50. Схема проверки пружины рычага:
А — размер в свободном состоянии; В — размер под нагрузкой
|
Для пружин рычагов (рис. 3–50) размер А (пружина в свободном состоянии) должен быть 35 мм, а размер В под нагрузкой 51–73,5 Н (5,2–7,5 кгс) — 43 мм.
