6.3. Проверка и регулировка тормозов
6.3. Проверка и регулировка тормозовПроверка трубопроводов и соединений
Проверка работоспособности вакуумного усилителя
Регулировка привода тормозов
Регулировка стояночной тормозной системы
Проверка работоспособности регулятора давления на автомобиле
Удаление воздуха из гидропривода
Замена тормозной жидкости
...
6.3.1. Проверка трубопроводов и соединенийДля предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее:
– металлические трубопроводы не должны иметь забоин, царапин, натиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить;
– тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания; на них не должны попадать минер...

6.3.2. Проверка работоспособности вакуумного усилителя

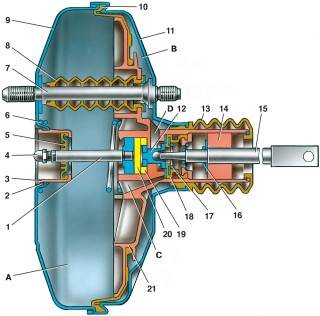

Рис. 6.2. Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 –...

6.3.3. Регулировка привода тормозов

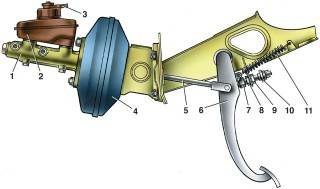

Рис. 6.11. Привод тормозов: 1 – главный цилиндр; 2 – бачок; 3 – датчик аварийного уровня жидкости; 4 – вакуумный усилитель; 5 – толкатель; 6 – педаль тормоза; 7 – буфер выключателя стоп-сигнала; 8, 9 – гайки крепления стоп-сигнала; 10 – выключатель стоп-сигнала; 11 – возвратная пружина педали
Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм. Регулировку осуществляют перемещением выключателя 10 (рис. 6.11) стоп-сигнала при отпуще...

6.3.4. Регулировка стояночной тормозной системыЕсли стояночная тормозная система не удерживает автомобиль на уклоне 25 % при перемещении рычага на 4–8 зубцов сектора, отрегулируйте систему в следующем порядке:
Рис. 6.9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса
– ослабьте контргайку 7 (см. рис. 6.9) натяжного ус...

6.3.5. Проверка работоспособности регулятора давления на автомобилеУстановите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.

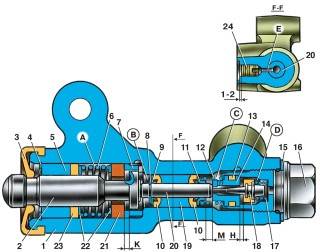

Рис. 6.4. Регулятор давления: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительно...

6.3.6. Удаление воздуха из гидроприводаПрокачка тормозов необходима для удаления воздуха из гидропривода, который значительно снижает эффективность рабочей тормозной системы. Воздух может попасть в гидропривод вследствие разгерметизации системы при ремонте или замене отдельных узлов, а также при замене тормозной жидкости. На наличие воздуха в приводе тормозов указывает увеличенный ход педали тормоза и ее "мягкость".
ПРИМЕЧАНИЕ
Не рекомендуется применять жидкост...
6.3.7. Замена тормозной жидкостиДля того чтобы в систему гидропривода при замене тормозной жидкости не попал воздух и затрачивалось минимальное количество времени на эту операцию, придерживайтесь следующих правил:
– действуйте в том же порядке, как и при прокачке тормозов, но используйте шланг со стеклянной трубкой на конце, которую опустите в сосуд с тормозной жидкостью;
– нажимая на педаль тормоза, выкачивайте старую тормозную жидкость до тех пор, пока в трубке не покажется новая жидкость; после чего вы...
