Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.

6.5. Главный цилиндр



6.5.1 Главный цилиндр


6.5. Главный цилиндрСнятие и установка Разборка и сборка Проверка деталей перед сборкой Проверка герметичности главного цилиндра ...

6.5.3 Разборка и сборка

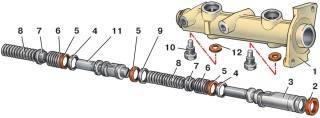

6.5.2. Разборка и сборкаРазборка Рис. 6.14. Детали главного цилиндра: 1 – корпус цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура "левый передний-правый задний тормоза"; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура "правый передний-левый задний тормоза"; 12 – уплотнительная прокладка ...

6.5.4 Проверка деталей перед сборкой


6.5.3. Проверка деталей перед сборкойПеред сборкой все детали промойте изопропиловым спиртом, высушите струей сжатого воздуха или протрите чистой тряпкой, не допуская их соприкосновения с минеральными маслами, керосином, или дизельным топливом, которые могут повредить уплотнители. Зеркало цилиндра и рабочая поверхность поршней должны быть совершенно чистыми, без ржавчины, рисок и других дефектов. При каждой разборке цилиндра заменяйте уплотнительные кольца новыми, даже если они в хорошем состоянии. Прове...

6.5.5 Проверка герметичности главного цилиндра


6.5.4. Проверка герметичности главного цилиндра Рис. 6.15. Схема проверки герметичности главного цилиндра: 1 – клапан для прокачки стенда; 2 – манометр; 3 – поглощающий цилиндр; 4 – бачок главного цилиндра; 5 – указатель смещения толкателя; 6 – маховик; 7 – главный цилиндр Установите главный цилиндр на стенд БС-137.000 и подсоедините его к элементам стенда, как указано на рис. 6.15. Заполните бачок тормозной жидкостью и, перемещая несколько раз поршни главного цилиндра на полную длину их хода, п...
